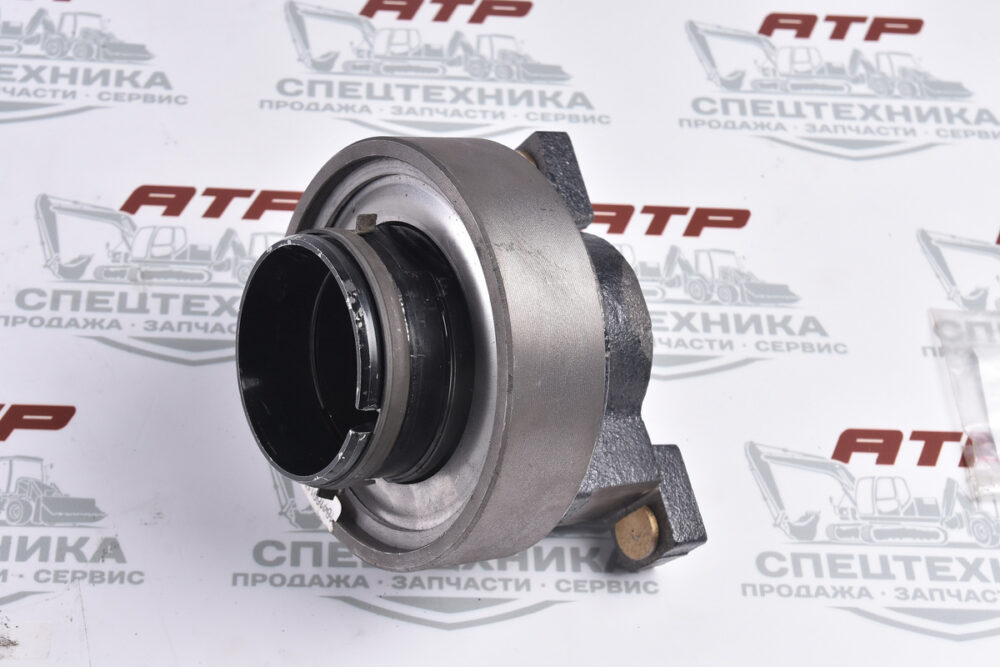

Выжимная муфта выключения сцепления в сборе 184-160118031

184-1601180-31 — артикул выжимной муфты выключения сцепления с подшипником в сборе для однодисковой корзины сцепления ЯМЗ-184. Применяется на технике с двигателями ЯМЗ, например, на шасси МАЗ, УРАЛ, КрАЗ.
Расположение: муфта устанавливается на входном валу КПП, имеет функцию осевого передвижения вдоль него. С монтажной области выжимного подшипника ставится вплотную к лепесткам диафрагменной пружины или рычагам нажимного диска.
Состав: муфта включает предохранительное, замковое, стопорное кольца, отражательную шайбу, подшипник и втулку подшипника.
Входит в комплект сцепления с ведомым диском сцепления 184-1601130 и корзиной сцепления 184-1601090.
Принцип действия
Муфта центрируется по направляющей крышки заднего подшипника первичного вала коробки передач и удерживается от поворота боковыми поверхностями вилки. Выключение сцепления осуществляется поворотом вала по часовой стрелке.
Особенности:
Внутри втулки подшипника муфты установлено предохранительное кольцо с выступающим усом, которое препятствует рассоединению муфты и упорного кольца.
По мере износа фрикционных накладок муфта перемещается вместе с пружиной в сторону маховика.
Характеристики
Внутренний диаметр: 61 мм.
Внешний диаметр: 144 мм.
Диаметр посадки: 60 мм.
Высота: 118 мм.
