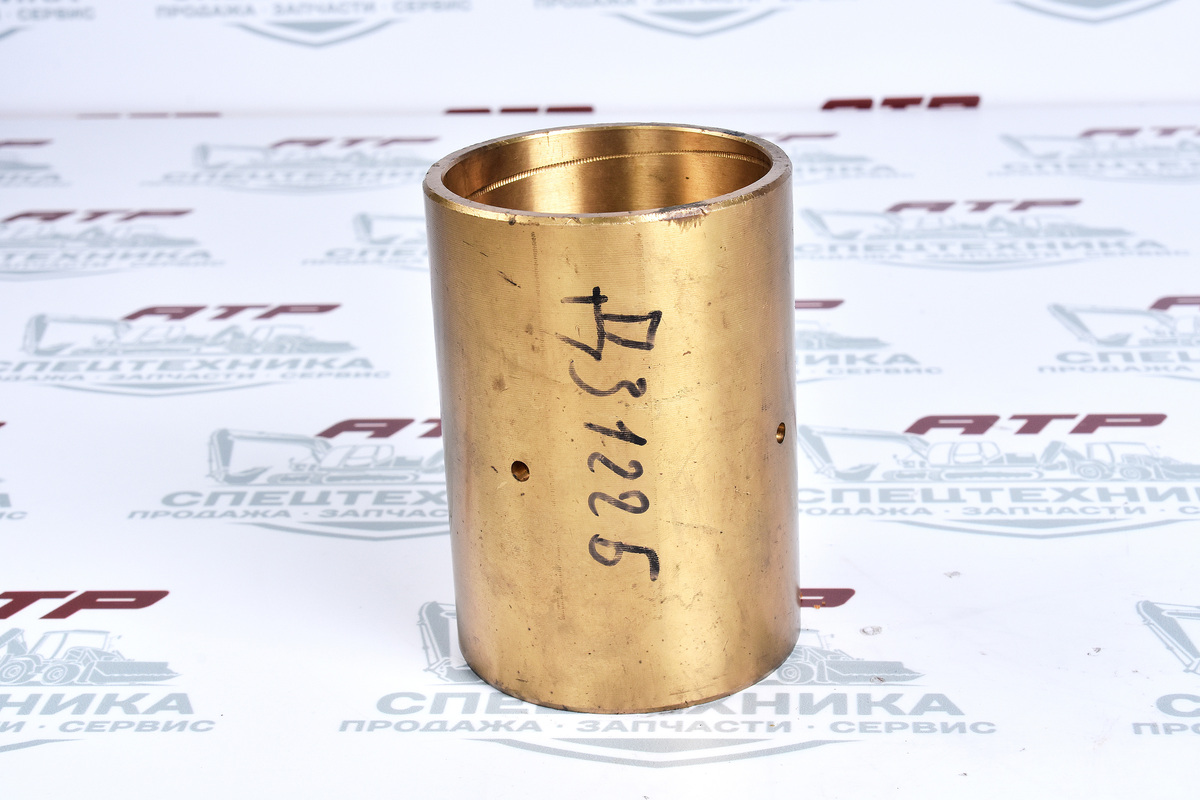

Втулка шкворня 122А-0104003

122А-0104003 — артикул втулки шкворня для автогрейдера ДЗ-122. Это бронзовая деталь цилиндрической формы с внутренней проточкой (масляными каналами).
Назначение: втулка устанавливается в шатун ДЗ-122 путём запрессовки, что позволяет шкворню жёстко стоять в посадочном месте шатуна.
Материал: бронза правильной твёрдости и жёсткости, которая практически не допускает износа.
Особенности:
Изготавливается из цветного металла, что обеспечивает повышенный срок эксплуатации.
Не восстанавливается, а заменяется на новую деталь.
Замена происходит при зазоре между шкворнем и втулкой более 0,15 мм.
Принцип действия
Втулка обеспечивает шарнирное соединение шкворня с поворотным кулаком, что важно для работы переднего моста ДЗ-122. Через шкворень передаётся тяговое усилие от ведущих колёс к отвалу, а втулка обеспечивает свободное шарнирное соединение тяговой рамы и основной.
Важно: втулка работает под высокими нагрузками, поэтому её состояние нужно проверять систематически, чтобы вовремя заменить при появлении первых признаков износа (трещин, сколов, разбалансировки).
Размеры втулки 122А-0104003
внутренний диаметр — 75 мм;
наружный диаметр — 85 мм;
высота — 120 мм.
