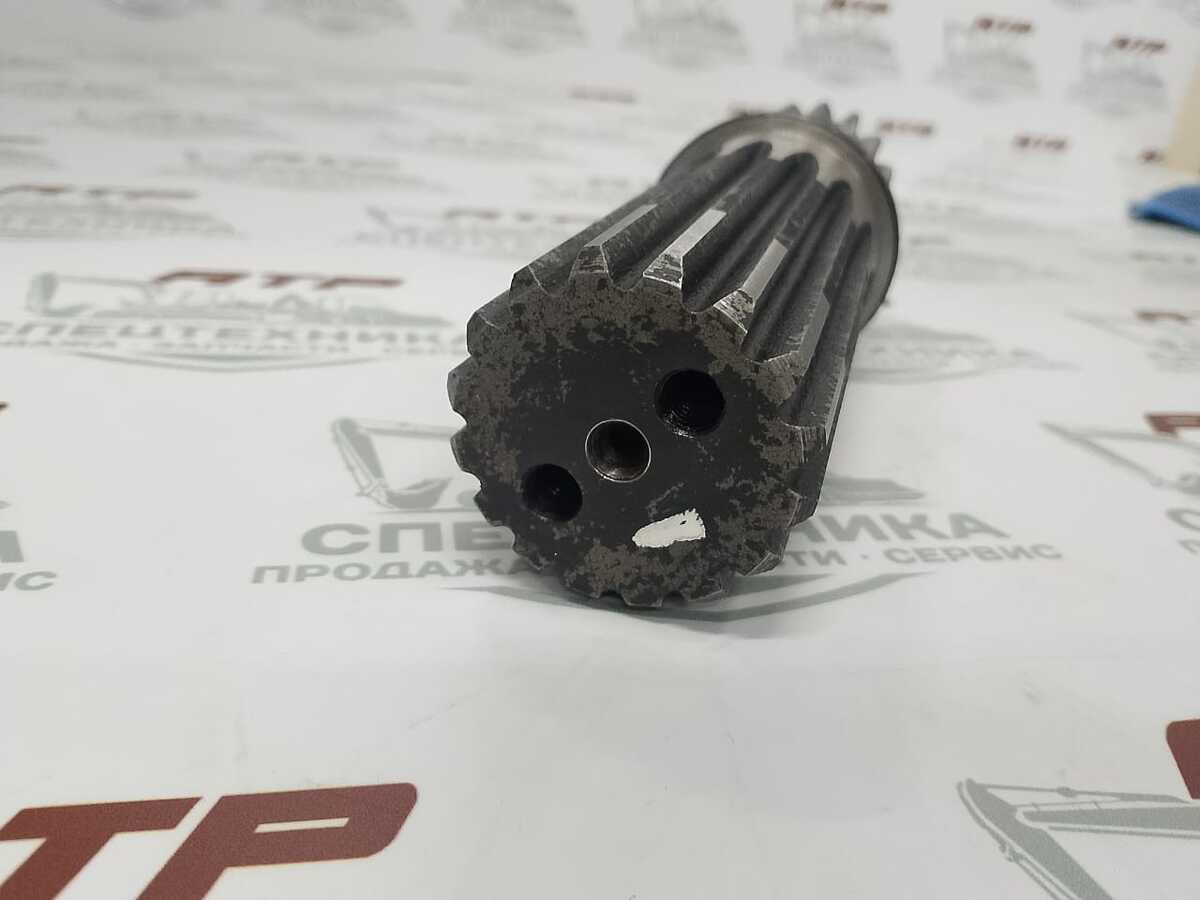

Вал редуктора поворота отвала ГС 14.02 225.67.09.01.001

Вал редуктора поворота отвала автогрейдера ГС-14.02 — с вух сторон имеет 16 шлицов: с одной стороны — под червячное колесо в редукторе, с другой стороны — под звёздочку привода венца на поворотном круге. Устанавливается в редуктор поворота отвала, который обеспечивает поворот отвала в плане.
Расположение: вал крепится на передней плите тяговой рамы, снизу к раме приварены плиты для крепления поворотного круга.
Принцип действия
Цилиндрическая шестерня вала входит в зацепление с зубчатым венцом поворотного круга. Это позволяет:
Изменять положение отвала под нагрузкой.
Регулировать угол поворота отвала в плане — ±360°.
