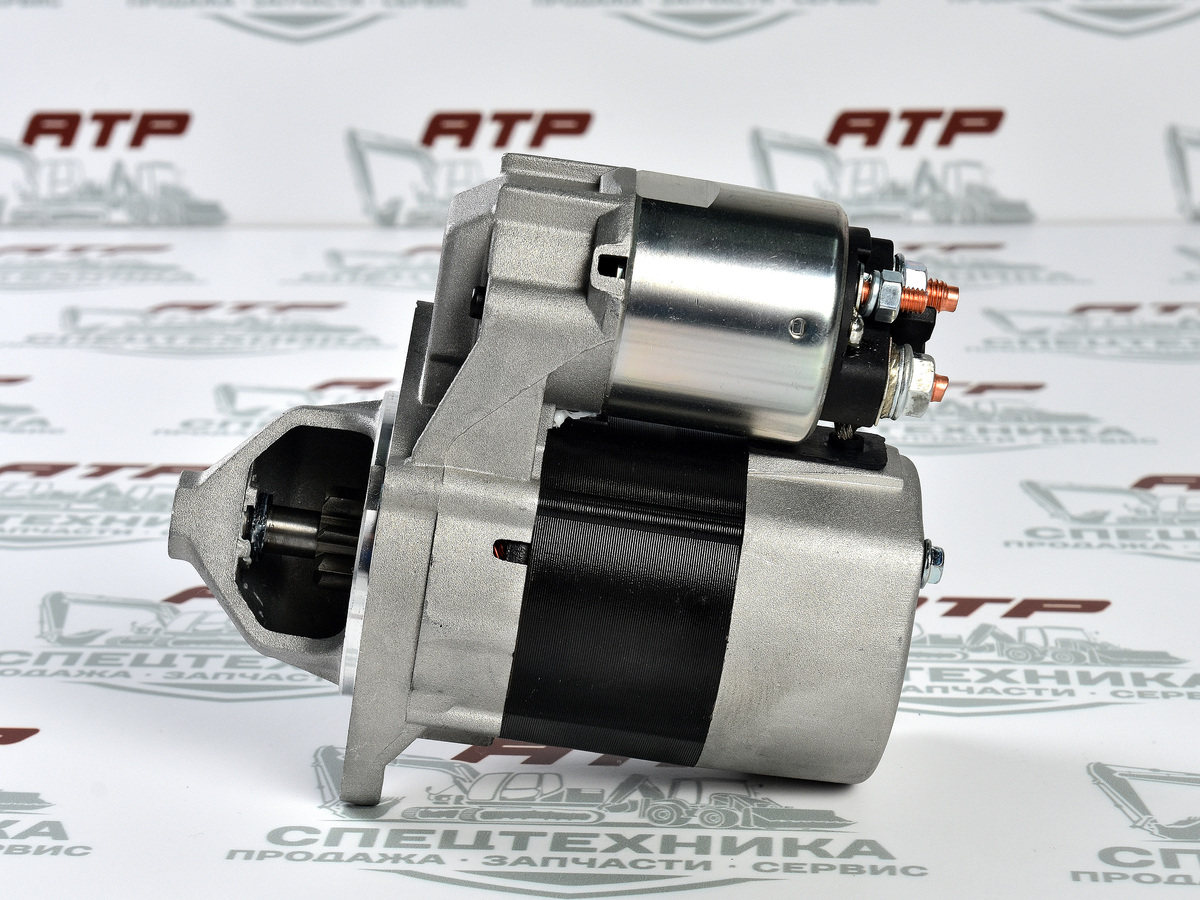

Стартер STV1117YJ KRAUF..

STV1117YJ — артикул стартера от производителя KRAUF. Устройство предназначено для легковых автомобилей, в частности, моделей Mercedes-Benz A, B, Vaneo.
Принцип работы стартера:
При повороте ключа зажигания ток от аккумулятора поступает на втягивающее реле стартера.
Реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней вперёд для зацепления с маховиком.
Когда сердечник доходит до конца реле, а шестерни уже вошли в зацепление с маховиком, медная пластина на конце сердечника замыкает два контакта реле.
Напряжение поступает в электродвигатель, электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС запускается.
После запуска сердечник возвращается в первоначальное положение, бендикс выходит из зацепления с маховиком, и стартер отсоединяется от двигателя.
Габариты:
мощность — 1 кВт;
напряжение — 12 В;
количество зубьев бендикса — 8 (10)
Размер посадочного места — 70 мм.
Вылет бендикса — 14 мм
Длина — 212 мм.
Аналоги: 220027 / 220442 / А006151030180 / 0041518501
