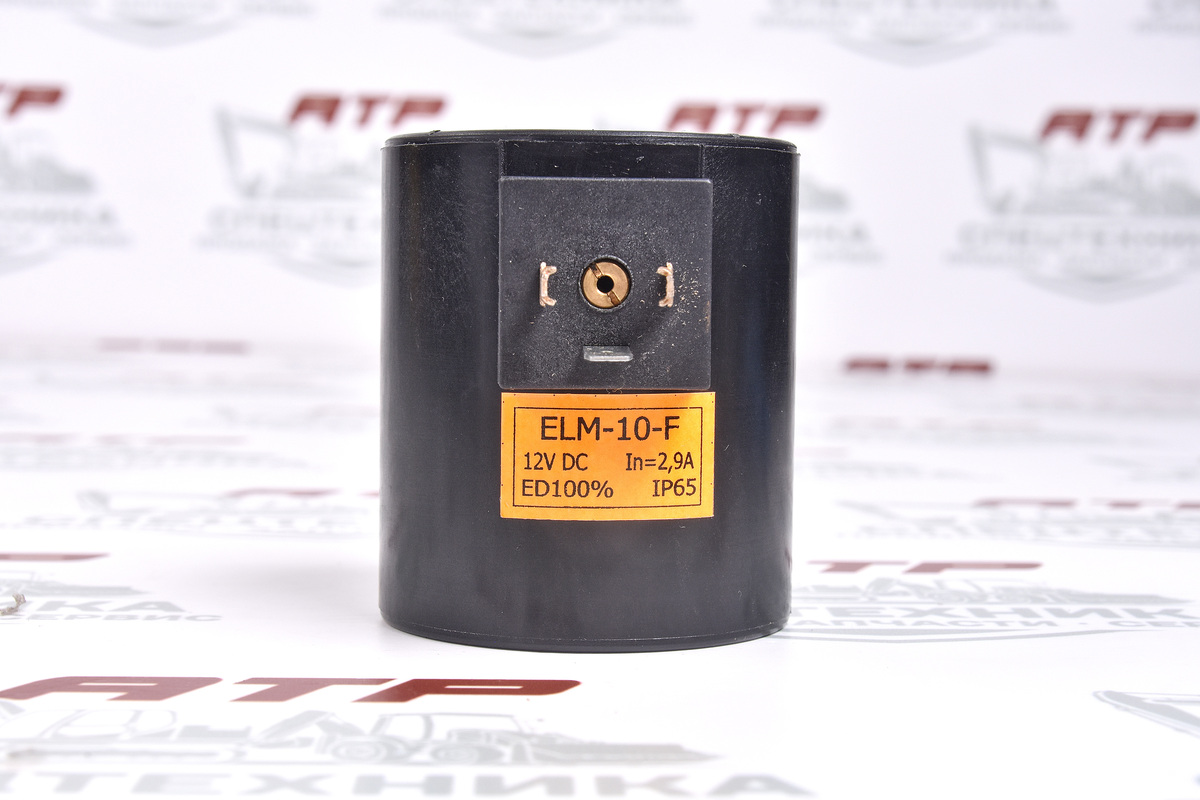

Соленоид ELM-10-F12V DC

ELM-10-F12V DC — артикул соленоида (электромагнита) производителя Caproni. Устройство предназначено для работы с напряжением 12 В постоянного тока.
Конструкция: в основе соленоида — цилиндр, вокруг которого намотаны витки индукционной катушки. Витки катушки намотаны вплотную, длина значительно больше диаметра.
Характеристики:
тип коннектора — DIN 43650;
класс защиты — IP65;
класс изоляции — H (180°C);
режим работы — 100%ED.
Принцип действия
Соленоид может быть только в двух состояниях:
Режим ON — при подаче напряжения внутри цилиндра возникает магнитное поле, которое втягивает шток внутрь катушки.
Режим OFF — при снятии напряжения внутри цилиндра пропадает магнитное поле, которое больше не удерживает шток внутри катушки, и возвратная пружина перемещает шток в исходное положение.
Особенности:
Для ограничения движения штока предусмотрены ограничители: стопорное кольцо — в режиме ON, стопорная гайка — в режиме OFF.
Не рекомендуется прикладывать напряжение к соленоиду больше минуты — катушка начнёт сильно нагреваться и может сгореть.
