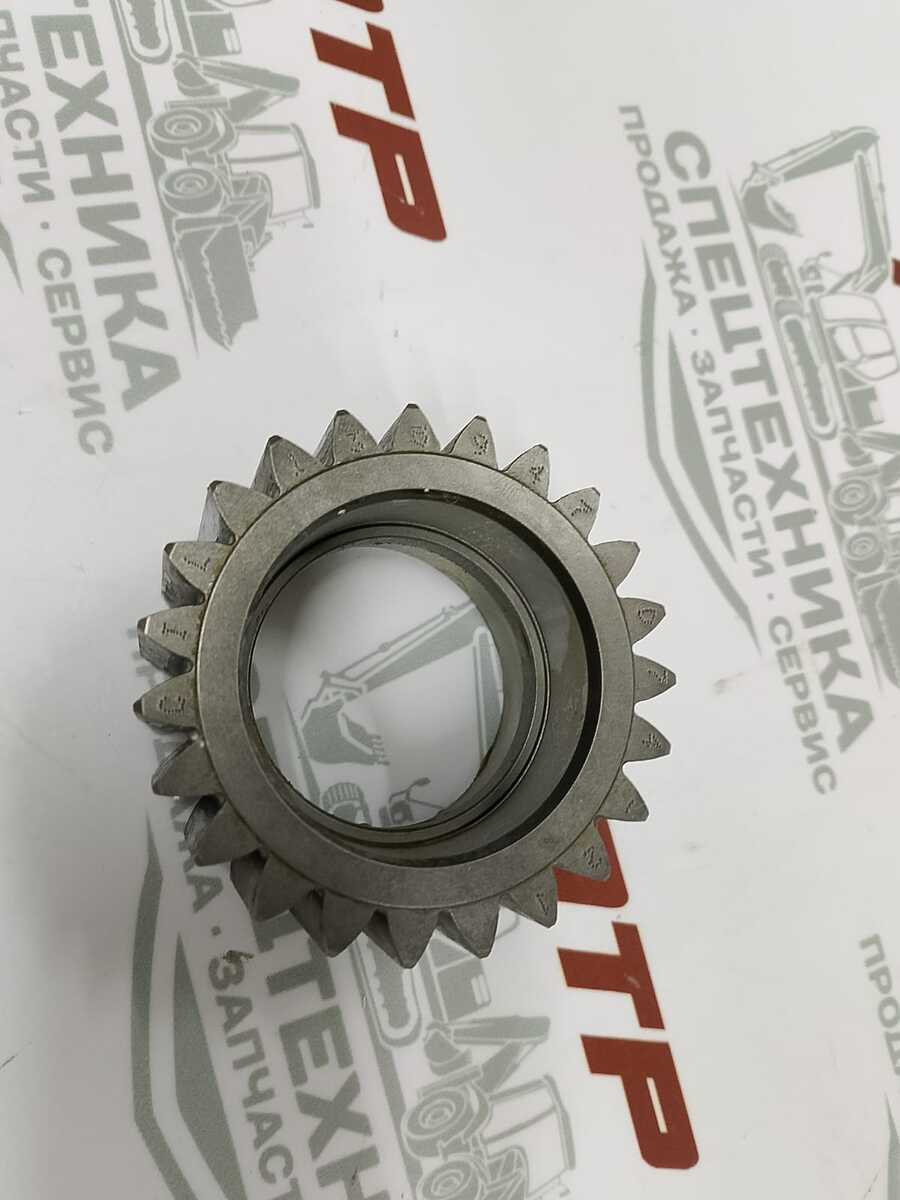

Саттелит 135947

135947 — артикул планетарной шестерни (сателлита) бренда CARRARO. Используется в бортовом редукторе техники разных марок, например Bobcat, CASE, Caterpillar, CLAAS, DOOSAN, HIDROMEK, John Deere, Komatsu, Manitou, New Holland, TEREX, Volvo.
Описание
Конструкция: шестерня с наружными зубьями, количество зубьев — 23.
Применение: устанавливается в мостах Carraro (644990 и 134852).
Принцип действия
Шестерня 135947 — элемент планетарной передачи. В такой передаче сателлиты (планетарные шестерни) вращаются вокруг солнечной шестерни и одновременно вокруг своей оси. Это движение передаётся на коронное колесо или водило, в зависимости от конфигурации.
Особенности:
Обычно в планетарной передаче используется несколько сателлитов, что позволяет распределить нагрузку и увеличить передаваемую мощность.
Сателлиты могут быть одновенцовыми (одно простое зубчатое колесо), двухвенцовыми (два соосных зубчатых колеса с общей ступицей) и другими.
Размеры шестерни 135947:
внутренний диаметр — 49,5 мм;
внешний диаметр — 77 мм;
высота шестерни — 40,8 мм.
