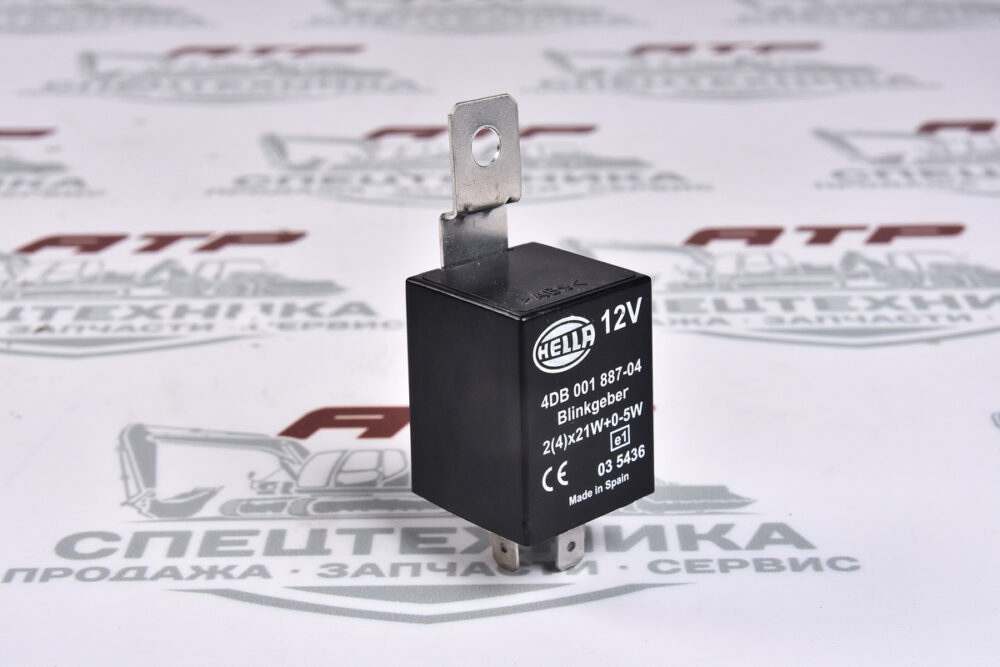

Реле указателей поворота 4DB 001 887-041

4DB 001 887-041 — артикул прерывателя указателей поворота (реле указателей поворота) бренда HELLA. Производитель — Hella KGaA Hueck & Co. (Германия).
Применяется в автомобилях FORD, PORSCHE, SAAB, VOLVO и других. Например, подходит для модели PORSCHE 911 3.2 SC Carrera.
Описание
Вид эксплуатации: электронный.
Мощность: 2(4)x21W+5 E Вт.
Количество полюсов: 4.
Номинальное напряжение: 12 В.
Температурный диапазон: от -20°C до +60°C.
Тип сборки: «навес».
Комплектация: с кронштейном.
Принцип действия
Реле отвечает за прерывание работы световых указателей поворота (световых указателей поворота). В устройстве есть два компонента:
Электромагнитное реле, отвечающее за замыкание и размыкание цепи.
Электронный ключ, обеспечивающий срабатывание реле со строго определённой частотой.
Процесс работы:
Как только на реле подаётся напряжение, включается задающий генератор, который формирует управляющие импульсы определённой частоты.
Цепи управления подают или прерывают ток, поступающий от обмотки реле.
Когда в обмотке действует ток, якорь реле притягивается, замыкая пару контактных групп. В этот момент указатели поворотов и сигнальная лампочка загораются.
Как только ток прекращает своё действие, якорь отходит в своё начальное положение, и обе контактные группы размыкаются.
