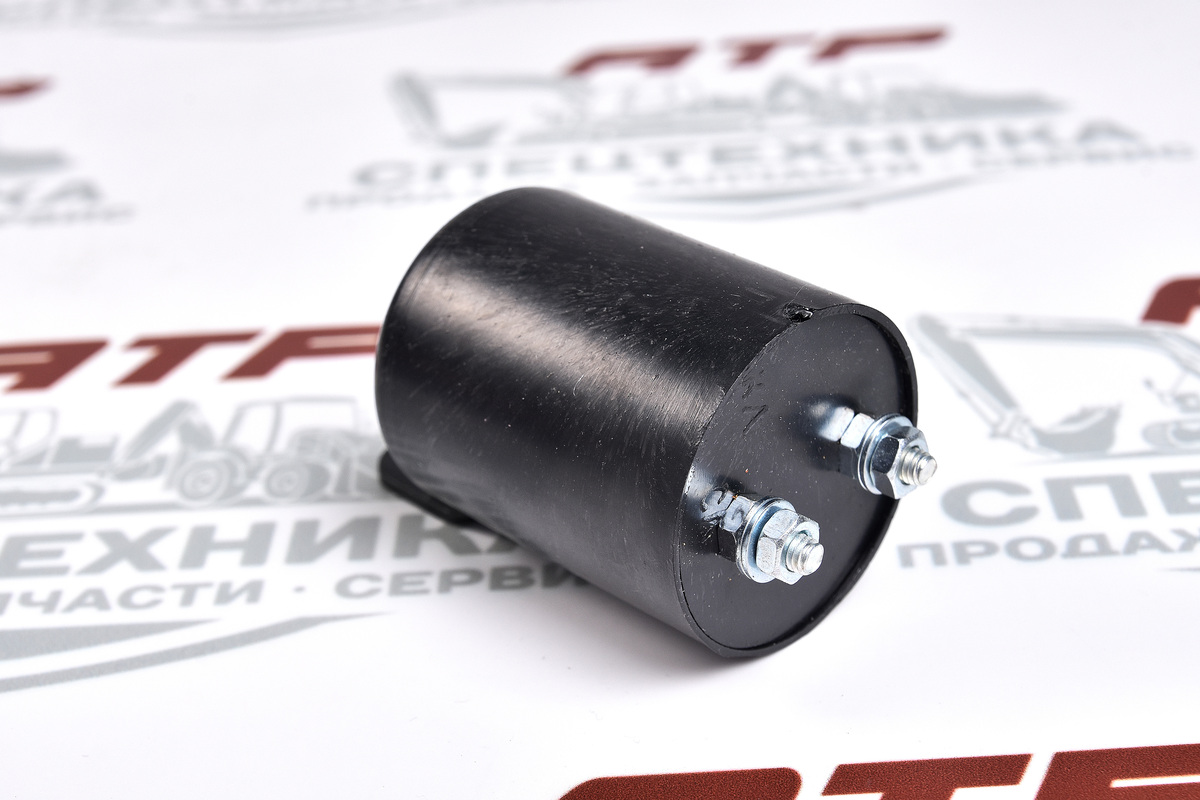

Реле поворотов РС-410

РС-410 — обозначение реле-прерывателя указателя поворота в электрических системах транспортных средств. Используется в электрооборудовании тракторов, например, МТЗ-80 и их модификаций.
Назначение:
получать прерывистый световой сигнал при включении указателей поворотов;
контролировать исправность ламп указателей поворотов.
Технические характеристики:
напряжение питания — 12 В;
ток нагрузки — до 8 А;
частота мигания — 60–90 циклов/мин;
тип — электромагнитное;
корпус — пластиковый, неразборный.
Применяемость: реле используется в технике ХТЗ, МТЗ, ВТЗ и других моделях.
Принцип действия
Реле включается в разрыв провода, который идёт к фонарям указателей поворота. Лампы соединяются параллельно в две группы, и реле часто замыкает и размыкает цепь питания фонарей. Это обеспечивает прерывистое свечение, которое необходимо для подачи на лампы указателей поворота.
Особенности:
Если одна лампа выходит из строя (перегорает), электрический ток сокращается, а частота мигания увеличивается — это индикация выхода из строя прибора, отвечающего за освещение.
В электромагнитных реле при работе могут возникать характерные щелчки.
