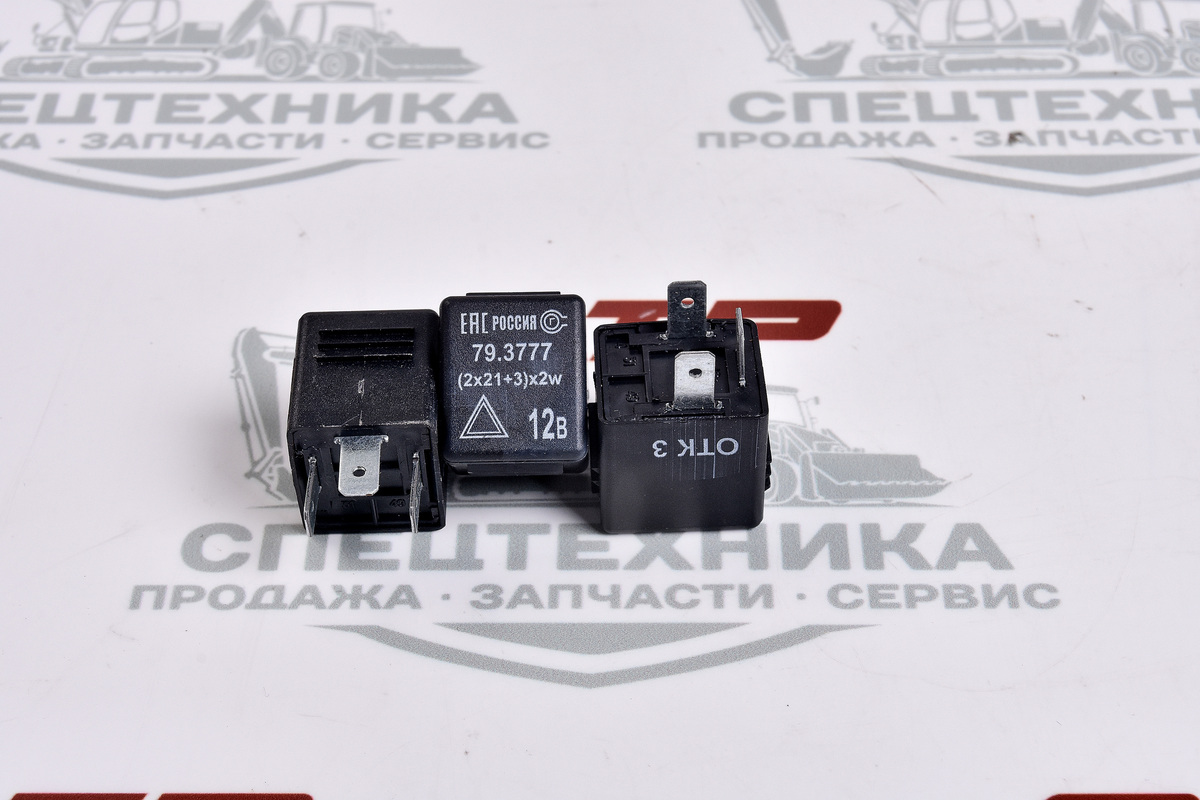

Реле поворота 79.3777

79.3777 — артикул реле-прерывателя указателей поворота и аварийной сигнализации от производителя ООО «Согдиана». Применяется на автомобилях марки ВАЗ 2108, 2115, 2170, 1118.
Описание
Особенности:
3-контактное реле;
обеспечивает управление поворотниками и аварийной сигнализацией;
легко устанавливается на штатное место, не требуя специальных инструментов.
Технические характеристики:
нагрузка — 2×21+3 Вт;
нагрузка при аварийной сигнализации — (2×21+3)×2 Вт;
частота прерываний — 90±30 цикл/мин;
регулируемое напряжение — 12 В;
температура функционирования — от -40 до +60 °C.
Рекомендации по установке: перед установкой нового реле рекомендуется отключить аккумуляторную батарею, установка производится в штатное место, соответствующее типу автомобиля.
Принцип действия
Реле-прерыватель входит в состав трёх электрических цепей: двух цепей световых указателей поворота на правой и левой стороне автомобиля, и одной цепи аварийной сигнализации (в которую входят указатели поворота на обеих сторонах автомобиля).
autoopt.ru
Функции:
формирование прерывистого сигнала световых указателей поворота на одной стороне автомобиля при выполнении манёвров;
формирование прерывистого сигнала всех световых указателей поворота при включении аварийной сигнализации;
формирование прерывистого сигнала соответствующей контрольной лампы на приборной панели;
формирование прерывистого звукового сигнала, информирующего водителя о включённом указателе поворота.
