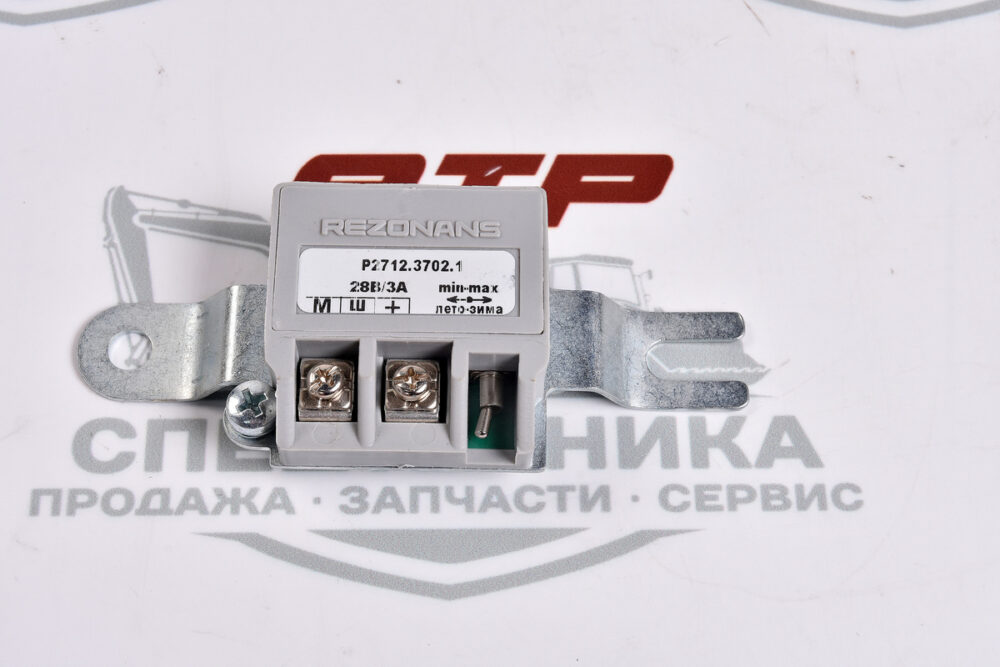

Регулятор напряжения Р2712.3702.1

Р2712.3702.1 — модификация реле-регулятора напряжения, предназначенная для автоматического поддержания постоянного напряжения на выводах генераторов автотракторной и строительно-дорожной техники. Выпускается для генераторов с выходным напряжением 28 В и максимальным током обмотки возбуждения 3 А.
Особенности:
двухступенчатый посезонный переключатель («Зима—Лето»);
защита от перенапряжений и короткого замыкания в цепи обмотки возбуждения;
коммутация обмотки возбуждения генератора на минус бортовой сети (второй её вывод должен быть подключён к плюсу бортовой сети);
металлическое шасси регулятора имеет электрическое соединение с выводом минуса бортовой сети «М».
Применение: реле-регулятор Р2712.3702.1 используется с генераторами типа 1702.3771, Г288А, Г288В, Г288Е и другими.
ринцип действия
Регулировка осуществляется методом компенсирующего изменения тока обмотки возбуждения генератора с помощью электронного коммутатора. Изменение тока обеспечивается широтно-импульсной модуляцией напряжения, подаваемого на обмотку возбуждения.
Двухуровневый переключатель позволяет устанавливать оптимальное зарядное напряжение на аккумуляторной батарее в зависимости от сезона.
