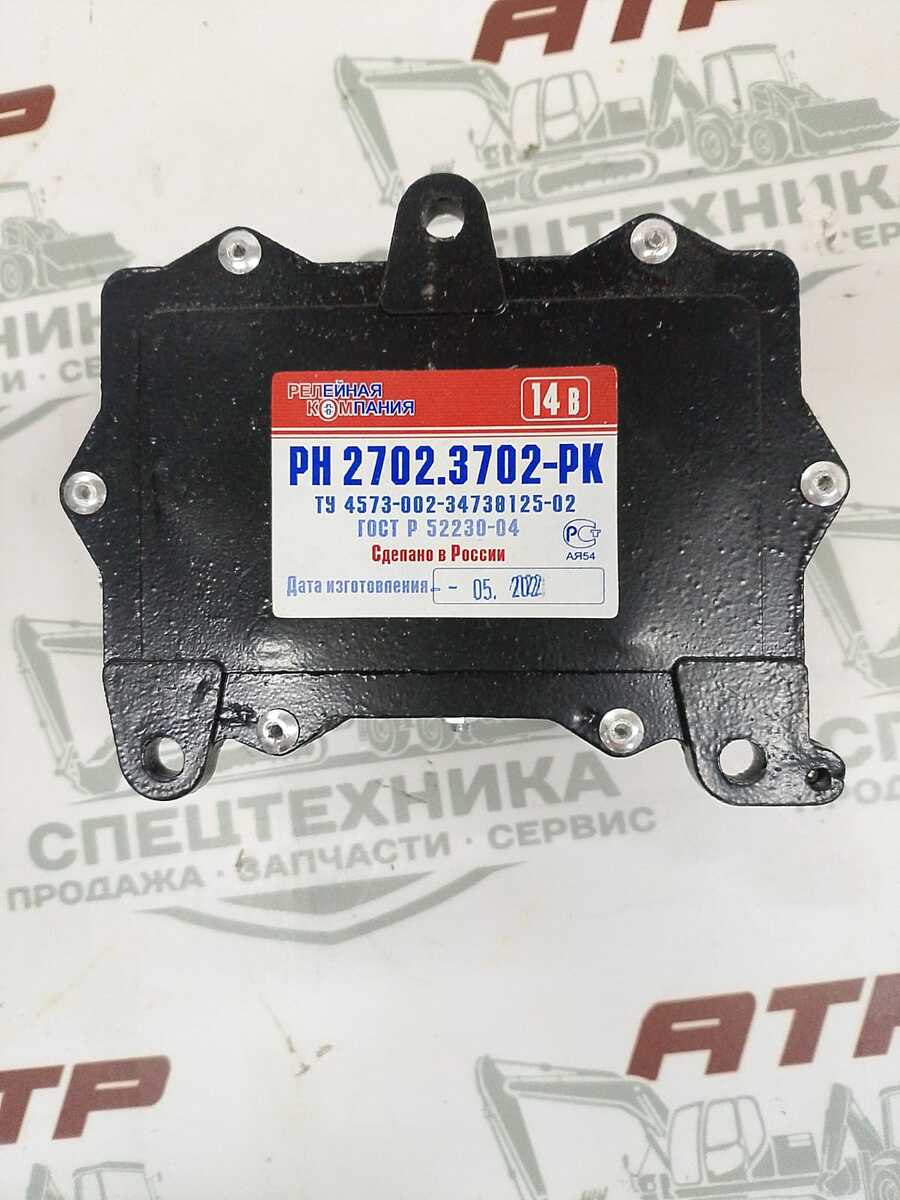

Регулятор напряжения 27023702

2702.3702-РК — артикул выносного регулятора напряжения (реле-регулятора). Предназначен для автоматического поддержания постоянного напряжения на выводах генератора в бортовой сети автомобилей ЗИЛ-131, УАЗ-451, 452.
Номинальное напряжение — 14 В.
Три уровня настройки регулируемого напряжения:
Минимальный — 13,5 В ± 0,7 В.
Средний — 14 В ± 0,7 В.
Максимальный — 15 В ± 0,7 В.
Режим настройки: температура окружающего воздуха и регулятора — +20 °С ± 5 °С, частота вращения ротора генератора — 3500 мин-1, ток нагрузки — 18 А.
Степень защиты от проникновения посторонних тел и воды — 1.Р67 по ГОСТ 14254-96.
Диапазон рабочих температур — от –50 °С до +70 °С.
Принцип действия
Регулировка осуществляется методом компенсирующего изменения тока обмотки возбуждения генератора с помощью электронного коммутатора. Изменение тока обеспечивается широтно-импульсной модуляцией напряжения, подаваемого на обмотку возбуждения.
Особенности устройства:
обеспечивает коммутацию обмотки возбуждения генератора на минус бортовой сети (второй её вывод должен быть подключён к плюсу бортовой сети);
имеет защиту от перенапряжений и короткого замыкания в цепи обмотки возбуждения.
Аналог: 673702
