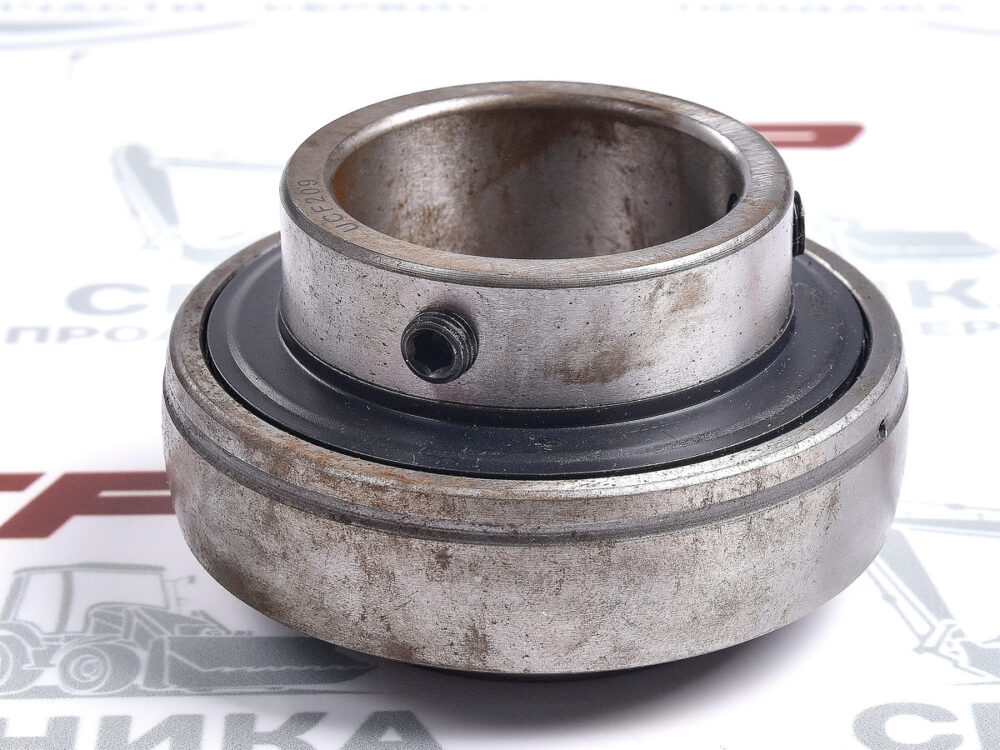

Подшипник шариковый радиальный UC209

UC209 — обозначение шарикового радиального однорядного закрытого подшипника (корпусного). Используется для установки в корпусные подшипниковые узлы всех типов.
Особенности конструкции:
Сферическая наружная обойма (выпуклая) — за счёт этого подшипник самоустанавливается и может компенсировать перекос, если установлен в соответствующем корпусе.
Удлинённое внутреннее кольцо и установочные винты для фиксации внутренней обоймы на валу.
Двухкомпонентная система уплотнения: с шайбой из листовой стали, усиленной резиновым пыльником внутри, и дополнительно с шайбой из листовой стали снаружи для высокой механической защиты от посторонних предметов.
Стандартно оснащается смазочными отверстиями на наружном кольце.
Диапазон допустимых рабочих температур для уплотнений — от -20 до +100 градусов.
Принцип действия
Подшипник воспринимает радиальные нагрузки. Направление воспринимаемых нагрузок — радиальное и осевое в обе стороны.
Применение: в основном — в качестве опор коротких валов, а также для мест установки, где возможно лишь небольшое тепловое линейное расширение. Осевые зазоры подшипника компенсируют небольшие удлинения вала.
Характеристики
Размеры:
внутренний диаметр (d) — 45 мм;
наружный диаметр (D) — 85 мм;
ширина (B) — 49,2 мм;
ширина (C) — 22 мм.
Грузоподъёмность:
статическая — 17 710 Н;
динамическая — 24 360 Н.
Номер по ГОСТ — 480209.
