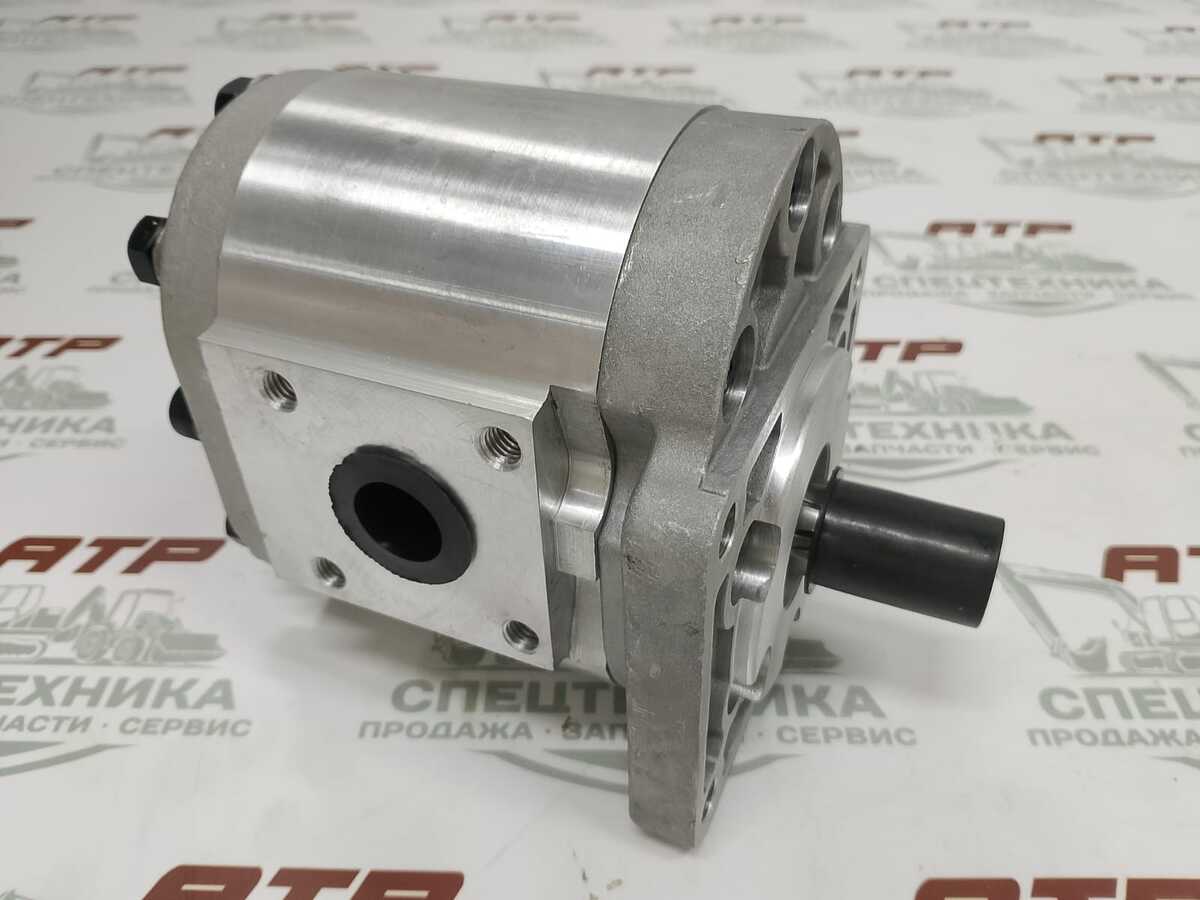

Насос шестерённый TracTion НШ50-4

НШ50-4 — артикул шестерённого гидравлического насоса торговой марки TracTion. Выпускается в двух вариантах: НШ-50-4Л (левое вращение) и НШ-50-4 (правое вращение).
Назначение: нагнетание рабочей жидкости (минеральных масел) в гидроприводы управления исполнительными механизмами мобильной техники, как правило — сельскохозяйственной, строительной, дорожной (тракторы и комбайны, грузовые подъёмники, самосвалы и т. д.). Также может использоваться для подачи масла в смазочные системы.
Характеристики:
объём рабочей камеры — 50 см³;
номинальное давление — 20 МПа, максимальное — 25 МПа;
минимальная частота вращения — 500 об/мин, номинальная — 2 500 об/мин, максимальная — 3 500 об/мин;
Особенности:
полностью разборная конструкция позволяет заменять все узлы, включая корпус, шестерни, вал, сальник, направляющие под шестерни;
посадочные места и вал насоса аналогичны стандартным шестерённым насосам.
Принцип действия
Насос преобразует механическую энергию вращения в энергию потока жидкости, создавая необходимое давление в системе:
Захват жидкости: при вращении шестерён их зубья создают разрежение во всасывающей полости, жидкость поступает в образующиеся между зубьями и корпусом замкнутые полости.
Перемещение рабочей среды: вращающиеся шестерни переносят захваченную жидкость вдоль внутренней поверхности корпуса от всасывающего к нагнетательному патрубку.
Вытеснение: при вхождении шестерён в зацепление объём рабочих камер резко уменьшается, создавая избыточное давление, что выталкивает жидкость в нагнетательную магистраль.
Процесс носит циклический характер: каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение.
