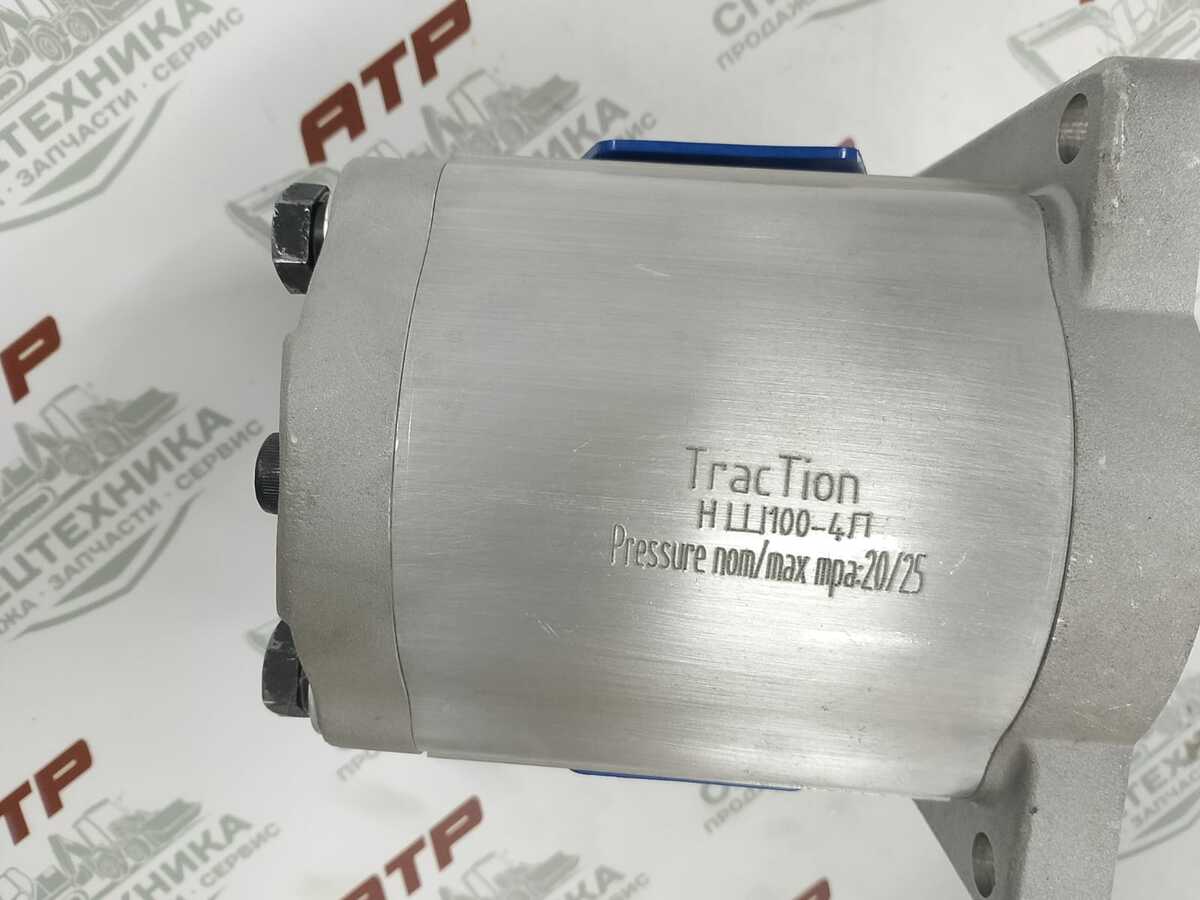

Насос шестерённый TracTion НШ100-4Л

НШ100-4Л — артикул шестерённого насоса торговой марки TracTion серии Drive. Предназначен для нагнетания рабочей жидкости (минеральных масел) в гидроприводы управления исполнительными механизмами мобильной техники, как правило — сельскохозяйственной, строительной, дорожной (тракторы и комбайны, грузовые подъёмники, самосвалы и т. д.). Также может использоваться для подачи масла в смазочные системы.
Характеристики насоса НШ100-4Л:
объём рабочей камеры — 100 см³;
номинальное давление — 20 МПа;
максимальное давление — 25 МПа;
минимальная частота вращения — 500 об/мин;
номинальная частота вращения — 2 500 об/мин;
максимальная частота вращения — 3 500 об/мин;
тип насоса — усиленный;
Особенности конструкции:
шестерён с шестиконечным шлицевым зацеплением;
корпус из высокопрочного алюминиевого сплава;
монтажные фланцы и валы выполнены в соответствии со стандартом ГОСТ.
Процесс работы насоса НШ:
Захват жидкости — зубья шестерён создают разрежение во всасывающей полости, жидкость поступает в замкнутые полости между зубьями и корпусом.
Перемещение рабочей среды — вращающиеся шестерни переносят захваченную жидкость вдоль внутренней поверхности корпуса от всасывающего к нагнетательному патрубку.
Вытеснение — при вхождении шестерён в зацепление объём рабочих камер резко уменьшается, создавая избыточное давление, что выталкивает жидкость в нагнетательную магистраль.
Цикличность — каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение
