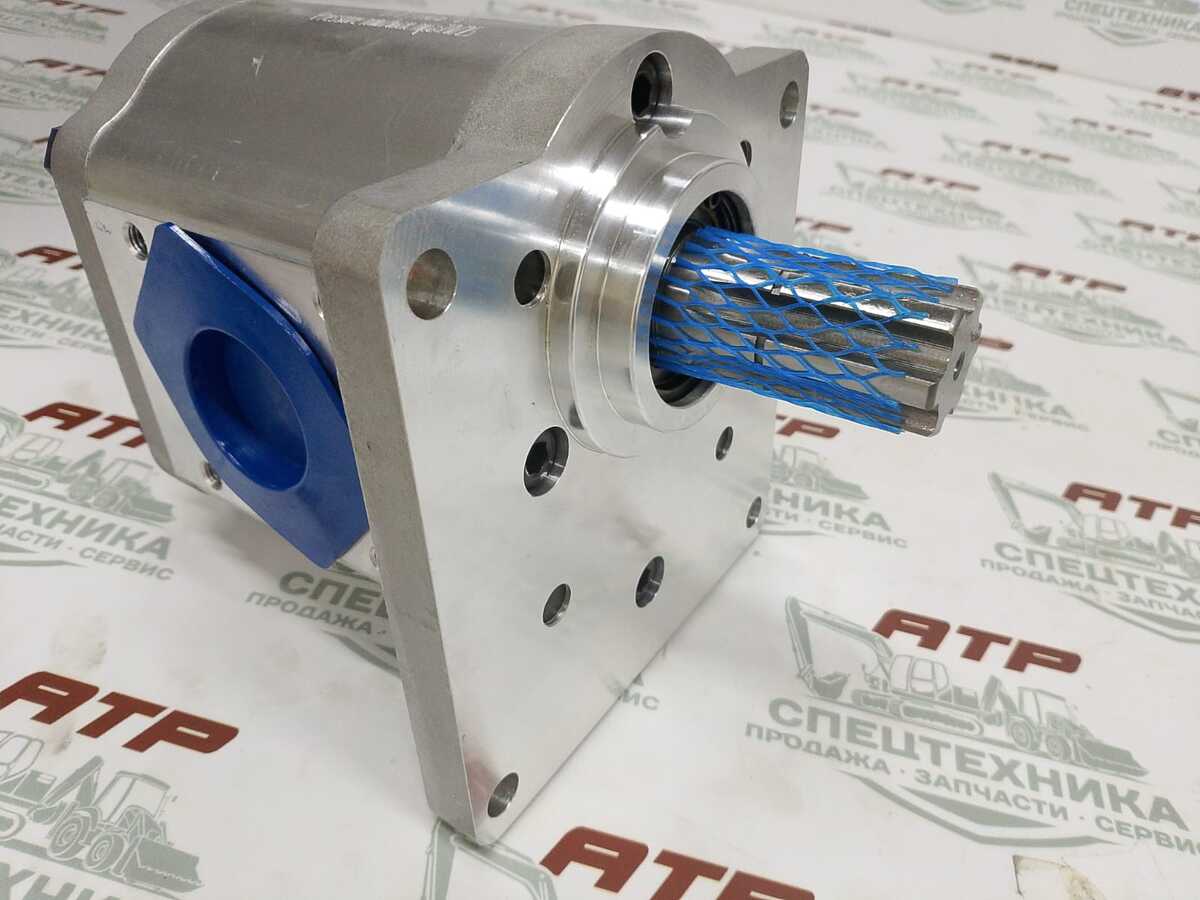

Насос шестерённый TracTion НШ100-4

НШ100-4 — артикул шестерённого насоса торговой марки TracTion серии Drive. Предназначен для нагнетания рабочей жидкости (минеральных масел) в гидроприводы управления исполнительными механизмами мобильной техники, как правило — сельскохозяйственной, строительной, дорожной (тракторы и комбайны, грузовые подъёмники, самосвалы и т. д.). Также может использоваться для подачи масла в смазочные системы.
Характеристики насоса НШ100-4:
объём рабочей камеры — 100 см³;
номинальное давление — 20 МПа, максимальное — 25 МПа;
минимальная частота вращения — 500 об/мин, номинальная — 2 500 об/мин, максимальная — 3 500 об/мин;
правое вращение.
Особенности конструкции:
шестерён с шестиконечным шлицевым зацеплением;
корпус из высокопрочного алюминиевого сплава;
монтажные фланцы и валы выполнены в соответствии со стандартом ГОСТ.
Составляющие насоса: пара шестерён, вкладыши с уплотнительными манжетами, корпус и пара крышек (верхняя и нижняя).
Принцип работы насоса НШ100-4:
Вращающиеся сцепленные шестерни с приводом на одну, ведущую шестерню, захватывают масло в области низкого давления.
Проводят вдоль стенки рабочей камеры насоса и выталкивают под увеличившимся давлением с противоположной стороны.
Цикличность процесса: каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение. Это обеспечивает непрерывный и равномерный поток рабочей жидкости без пульсаций.
