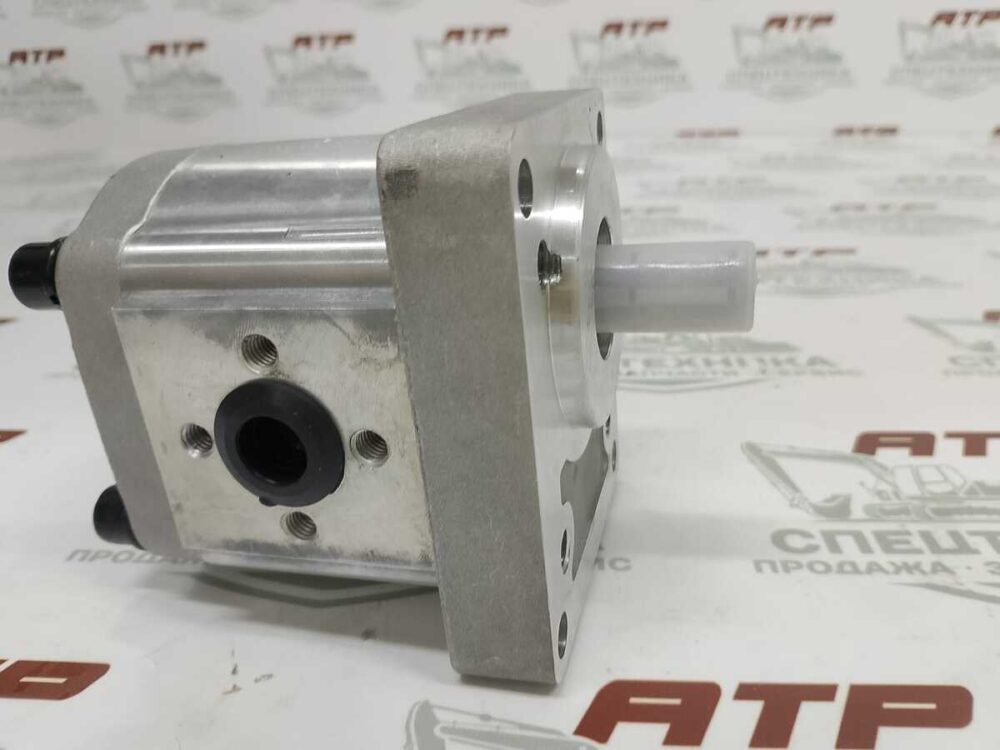

Насос шестеренный TracTion НШ10-4Л

НШ-10-4Л — артикул шестерённого гидравлического насоса торговой марки TracTion.
Назначение: нагнетание рабочей жидкости (минерального масла) в гидравлических системах различных видов техники. Применяется в системах тракторов, погрузчиков, автомобилей, а также в сельскохозяйственной, коммунальной, строительно-дорожной и другой агрегатируемой с двигателями технике.
Описание
Некоторые характеристики насоса НШ-10-4Л:
Производительность: при 1000 об/мин — 10 л/мин, максимально — 21 л/мин.
Рабочее давление: 200 бар, максимальное — 250 бар.
Материал: алюминий.
Цвет: серый.
Особенности:
Полностью разборная конструкция позволяет заменять все узлы, включая корпус, шестерни, вал, сальник, направляющие под шестерни.
Посадочные места и вал насоса аналогичны стандартным шестерённым насосам (НШ).
Принцип действия
Насос преобразует механическую энергию вращения в энергию потока жидкости, создавая необходимое давление в системе:
Захват жидкости: когда шестерни приходят в движение, их зубья создают разрежение во всасывающей полости, жидкость поступает в образующиеся между зубьями и корпусом замкнутые полости.
Перемещение рабочей среды: вращающиеся шестерни переносят захваченную жидкость вдоль внутренней поверхности корпуса от всасывающего к нагнетательному патрубку.
Вытеснение: при вхождении шестерён в зацепление объём рабочих камер резко уменьшается, создавая избыточное давление, что выталкивает жидкость в нагнетательную магистраль.
Весь процесс носит циклический характер: каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение.
