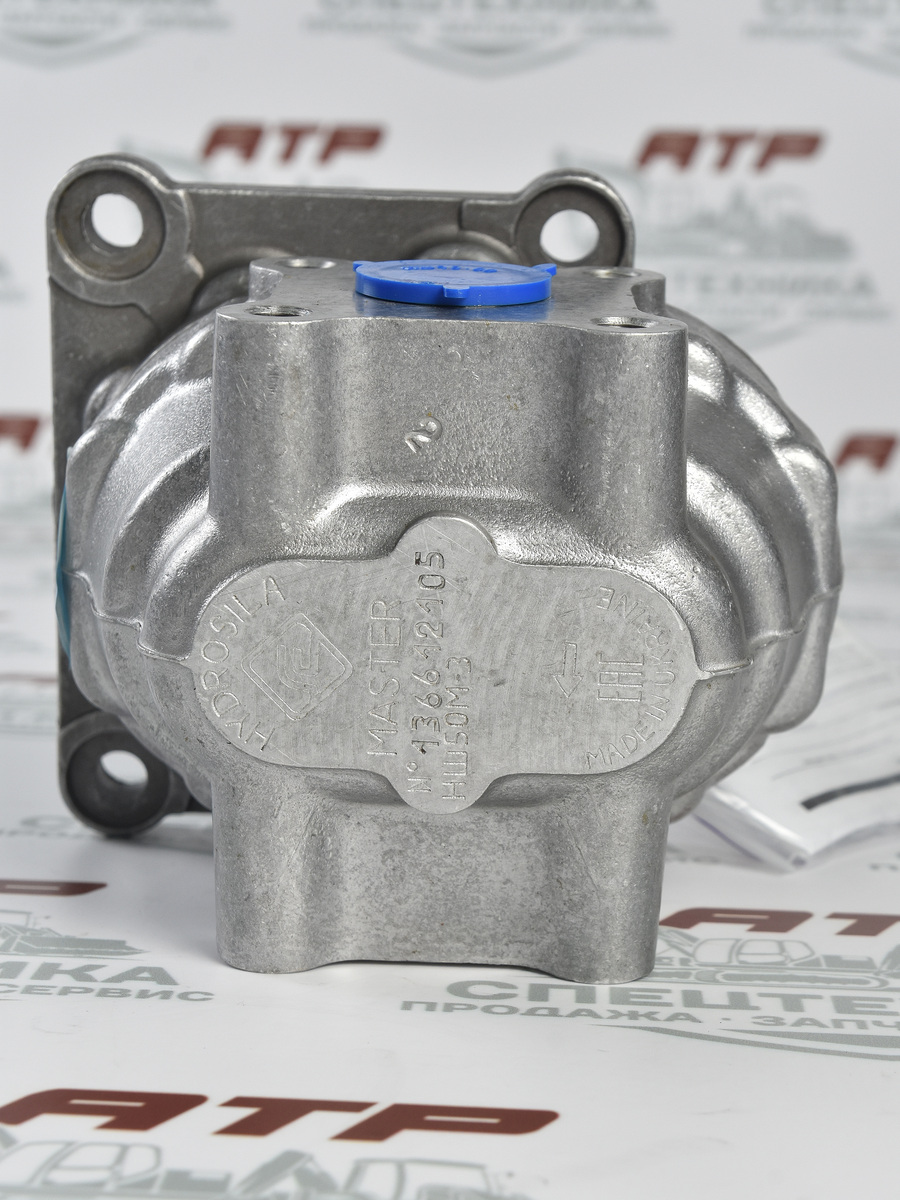

Насос шестеренный НШ-50М-3 П Hidrosila

НШ-50М-3П — шестерённый насос, предназначенный для нагнетания рабочей жидкости (минерального масла) в гидравлические системы тракторов, погрузчиков, сельскохозяйственной, строительной, дорожной, лесной, коммунальной техники.
Условное обозначение: НШ — насос шестерённый, 50 — рабочий объём, М — серия MASTER, 3 — исполнение по номинальному давлению (16 МПа). Направление вращения ведущего ротора — правое (вращение по часовой стрелке, если смотреть со стороны привода).
Конструкция: две шестерни — ведущая и ведомая. Ведущая шестерня соединена с приводным валом, который получает вращение от двигателя через шлицевое соединение. Ведомая шестерня, находящаяся в зацеплении с ведущей, вращается в противоположном направлении, и вместе они создают поток жидкости.
Особенности:
Корпус формирует полости всасывания и нагнетания, а также каналы для движения жидкости.
К корпусу крепится крышка, обеспечивая герметичность.
Шестерни опираются на подшипники скольжения.
Опорные втулки поддерживают вращение и поджимаются давлением масла к торцам шестерён, компенсируя износ.
Принцип действия
При вращении ведущего и ведомого роторов на стороне входа создаётся разрежение. Жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Процесс носит циклический характер: каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение. Эта цикличность обеспечивает непрерывный и равномерный поток рабочей жидкости без пульсаций.
Насос устанавливается на валу отбора мощности, крутящий момент передаётся при помощи шлицевого соединения вала насоса и вала отбора мощности техники.
