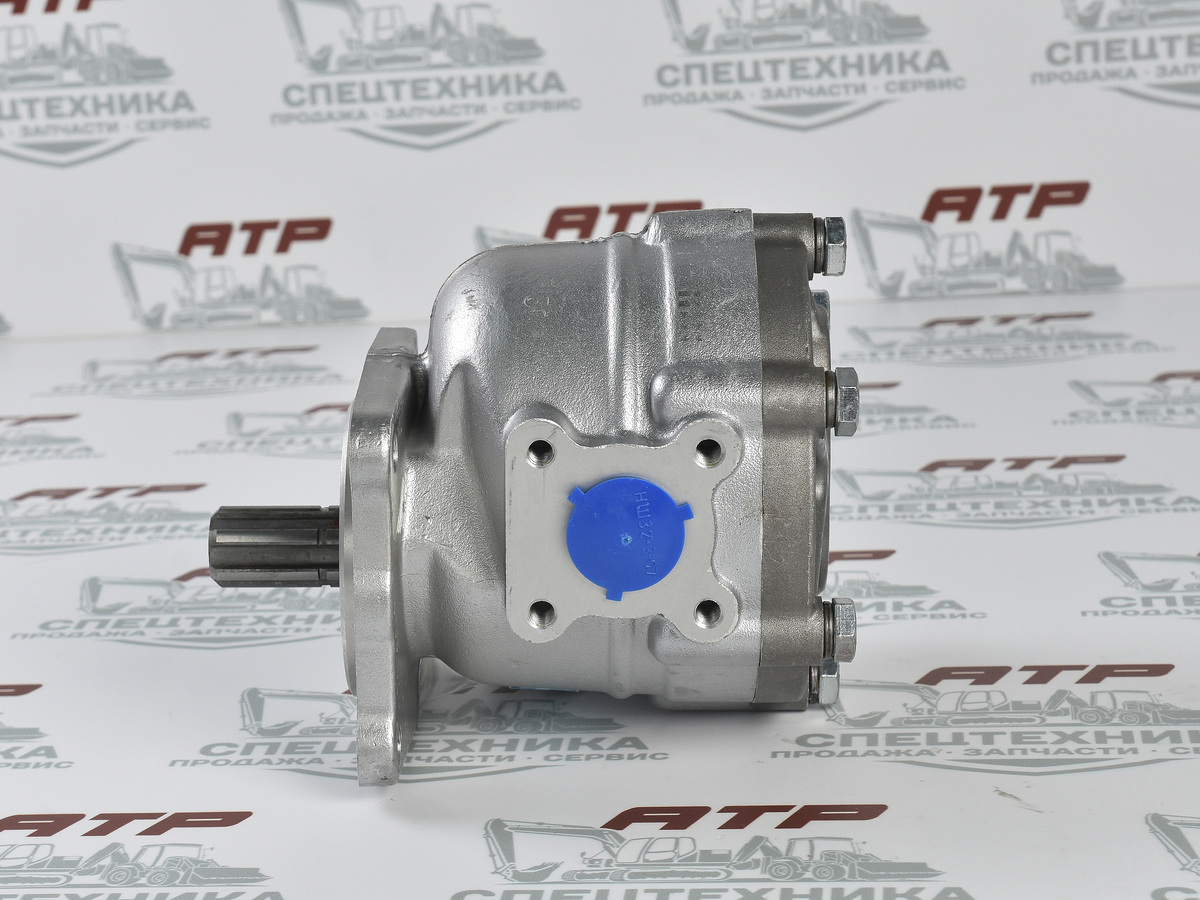

Насос шестеренный НШ-50М-3 Л Hidrosila

НШ-50М-3Л — шестерённый насос серии НШ, предназначенный для нагнетания рабочей жидкости (чаще всего минерального масла) в гидравлические системы тракторов, погрузчиков, сельскохозяйственных, коммунальных, строительно-дорожных машин и другой техники.
Расшифровка обозначения:
НШ — насос шестерённый;
50 — рабочий объём в см³ (объём рабочей жидкости, перекачиваемой насосом за 1 оборот вала);
М — конструктивное исполнение («А», «М», «У», «УК», «Г» и др.);
3 — исполнение по давлению: номинальное — 16 МПа, максимальное — 21 МПа;
Л — левое направление вращения вала (со стороны вала против часовой стрелки). При отсутствии Л — правое (по часовой стрелке).
номинальная подача — 107,2 л/мин;
номинальная частота вращения — 2400 об/мин;
номинальная мощность — 41,5 кВт;
кинематическая вязкость рабочей жидкости — 55–70 мм²/c.
Особенности:
корпус из специального алюминиевого сплава;
монтажные фланцы и валы соответствуют стандартам ГОСТ.
Принцип действия
Насос преобразует механическую энергию вращения в энергию потока жидкости:
Захват жидкости — зубья шестерён создают разрежение во всасывающей полости, жидкость поступает в образующиеся между зубьями и корпусом замкнутые полости.
Перемещение рабочей среды — вращающиеся шестерни переносят захваченную жидкость вдоль внутренней поверхности корпуса от всасывающего к нагнетательному патрубку.
Вытеснение — при вхождении шестерён в зацепление объём рабочих камер резко уменьшается, создавая избыточное давление, что выталкивает жидкость в нагнетательную магистраль.
Цикличность — каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение.
