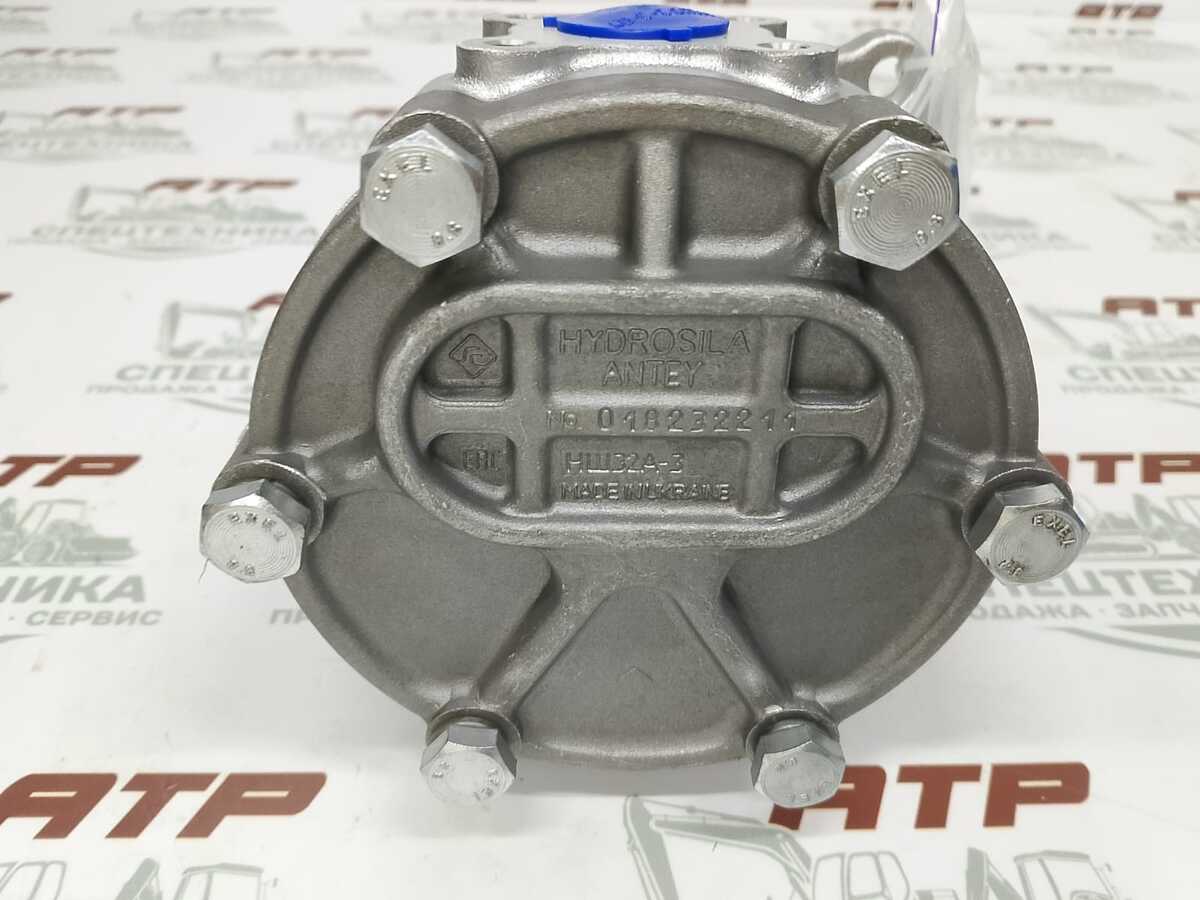

Насос шестеренный НШ-32А-3 П Hidrosila

НШ-32А-3 П — обозначение шестерённого насоса правого вращения (вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода). Если обозначение направления вращения вала отсутствует, значит, насос правого вращения.
Назначение: нагнетание рабочей жидкости в гидравлических системах тракторов, комбайнов, автомобилей, дорожно-строительной, коммунальной и другой мобильной техники. Также насос может использоваться в стационарных гидрофицированных установках с приводом от электродвигателя.
Технические характеристики:
номинальный рабочий объём — 32 см³;
давление на выходе: номинальное — 16 МПа, максимальное — 21 МПа, максимальное пиковое — 25 МПа;
частота вращения: номинальная — 40 об/с, максимальная — 8,3 об/мин;
номинальная подача — не менее 68,8 л/мин;
номинальная мощность — не более 26,6 кВт;
Особенности:
Крепится на валу отбора мощности, крутящий момент передаётся через шлицевое соединение вала насоса и вала отбора мощности.
Подшипники скольжения размещены в монолитном блоке, что позволяет насосу выдерживать большие гидравлические нагрузки.
Принцип действия
Шестерни находятся в зацеплении и расположены в корпусе насоса. Со стороны входа создаётся разрежение, и рабочая жидкость (как правило, минеральное масло) под действием атмосферного давления попадает в нагнетающие полости между зубьями.
gydrokom.ru
Процесс вытеснения: при вхождении шестерён в зацепление объём рабочих камер резко уменьшается, создавая избыточное давление. Это приводит к выталкиванию жидкости в нагнетательную магистраль.
Цикличность: каждый оборот шестерён повторяет последовательность: захват — перенос — вытеснение. Эта цикличность обеспечивает непрерывный и равномерный поток рабочей жидкости без пульсаций.
