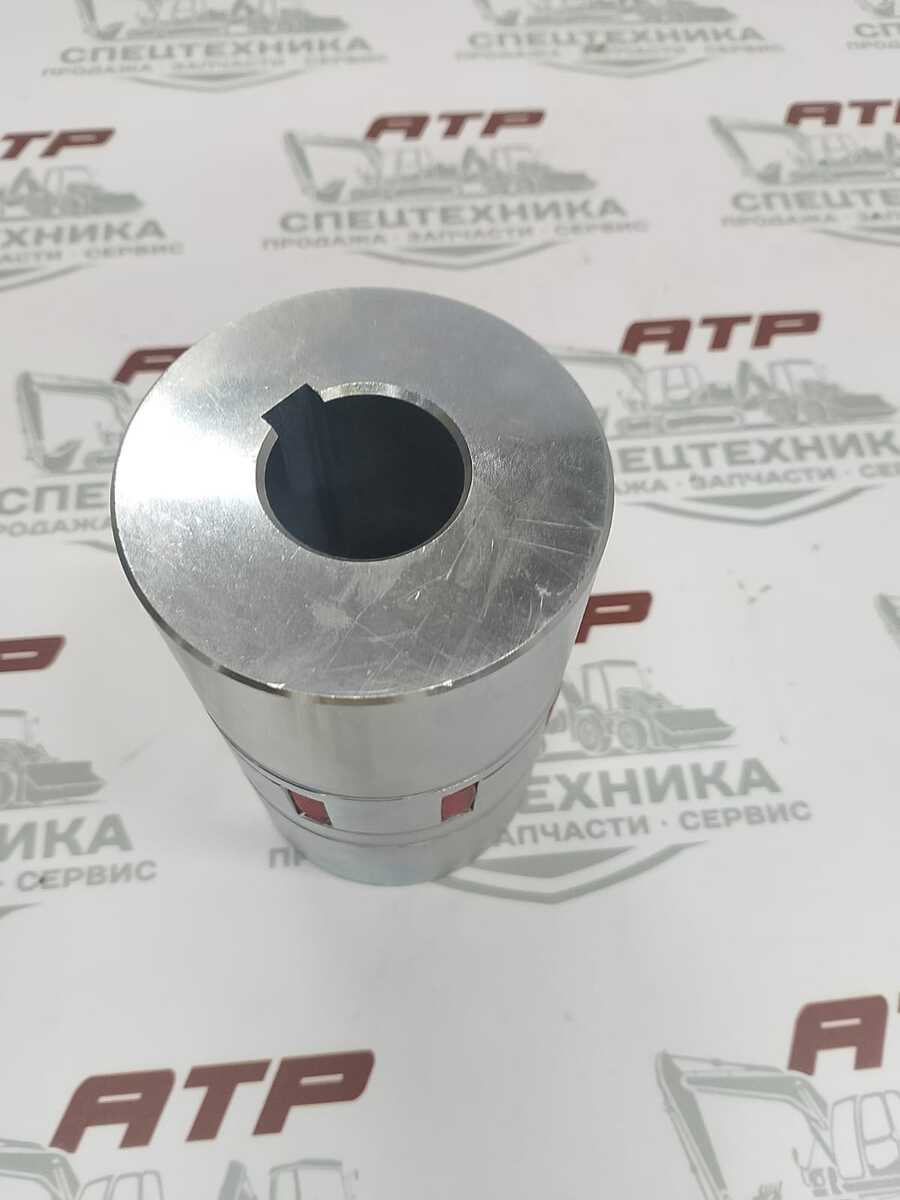

Муфта кулачковая А-38

Муфта кулачковая КДМ A-38-ST-M-32-V-34,87шл Меркатор в сборе. Муфта кулачковая А-38 — соединительное устройство для передачи крутящего момента между соосными валами. Применяется в промышленных установках, где требуется точность и устойчивость при передаче вращающего момента.
Описание
Конструкция: две полумуфты с торцевыми кулачками, между которыми размещена полиуретановая (или, реже, резиновая) звёздочка. Зубья звёздочки находятся в зацеплении с кулачками, и при передаче крутящего момента в одну сторону работает половина зубьев.
Материалы: полумуфты изготавливаются из стали 45, стали 40Х или чугуна СЧ20, по желанию заказчика — из алюминия или нержавеющей стали.
Применение: муфта используется для соединения быстроходных валов, особенно когда необходимо компенсировать небольшие смещения валов. Допустимые смещения: радиальное — в пределах 0,1–0,2 мм, угловое — до 1°30′.
Принцип действия
Работа кулачковой муфты с упругим элементом основана на взаимодействии кулачков и упругого элемента. Когда одна полумуфта начинает вращаться, её кулачки давят на упругий элемент, передавая крутящий момент другой полумуфте, которая закреплена на выходном валу.
tkn.by
Особенности:
Благодаря упругости элемента передача крутящего момента происходит плавно, с возможностью амортизации ударов и вибраций.
Упругий элемент сглаживает резкие изменения нагрузки и снижает уровень вибраций, которые могут возникать при работе механизма, особенно при включении и остановке.
Технические характеристики:
крутящий момент — 325 нМ;
диаметр отверстия — 0–48 мм;
наружный диаметр — 80 мм;
длина полумуфты — 70 мм;
ширина звёздочки — 18 мм;
расстояние между полумуфтами — 24 мм.
