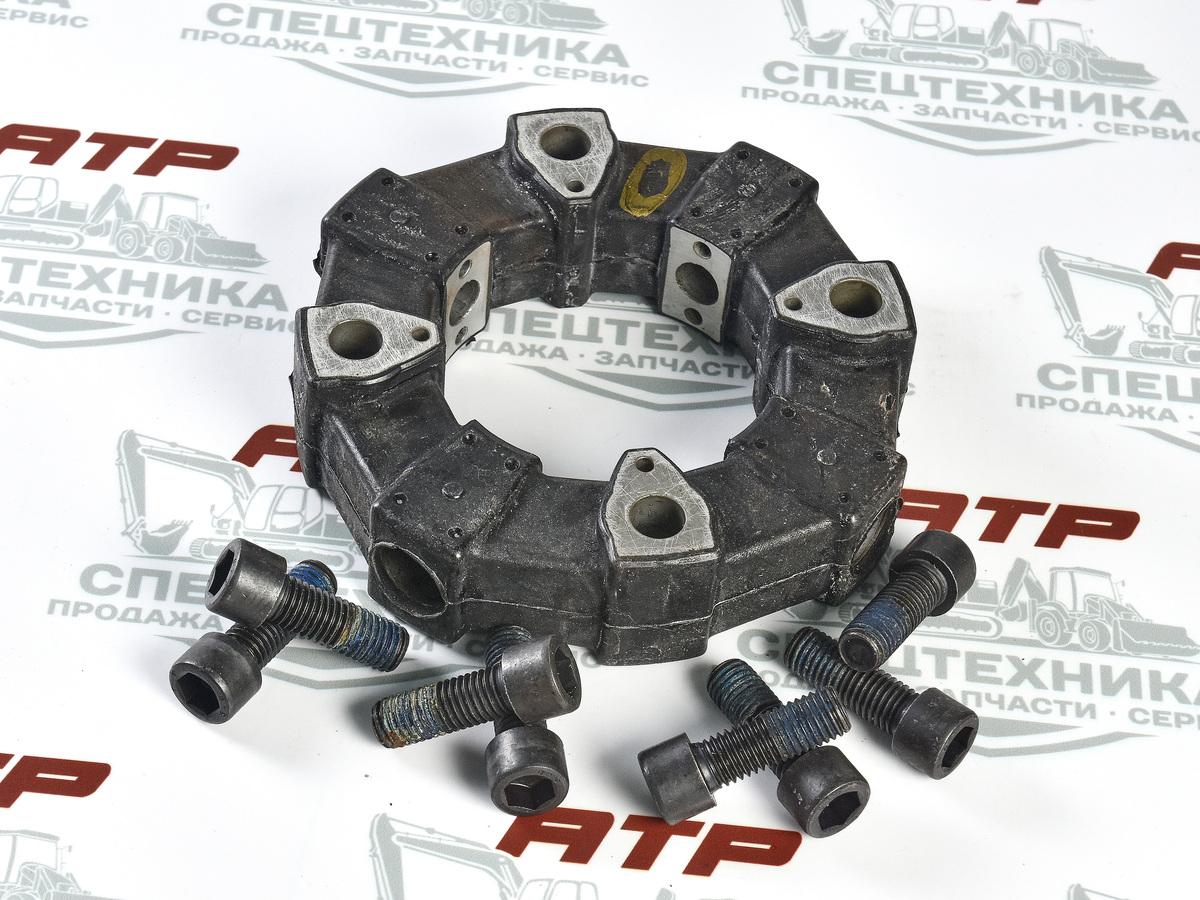

Муфта эластичная CF-A-028-E-60

Муфта эластичная CF-A-028-E-60 на снегоочиститель СУ-2.1.
Назначение: муфта — основной элемент узла, который передаёт крутящий момент на фрезу снегоуборочной машины и компенсирует деформации, ударные нагрузки и вибрации, возникающие при работе.
Конструкция: муфта имеет высокоэластичный резиновый элемент в форме многоугольника с вулканизированными металлическими частями. Винты, соединяющие резиновый элемент со втулкой, расположены попеременно в осевом и радиальном направлениях.
Особенности:
Предварительное натяжение сжатия резинового элемента компенсирует возникающее при работе напряжение растяжения.
Передача тангенциального усилия от вулканизированных алюминиевых сегментов на втулку осуществляется посредством фрикционного замыкания, поэтому на винты оказывается только растягивающая нагрузка, а не нагрузка на изгиб или срез.
Для повышения фрикционного замыкания цилиндрические втулки в большинстве типоразмеров имеют накатку по периметру.
Муфта компенсирует смещения в любом направлении (радиальном, осевом, угловом) при незначительных силах реакции на валы и подшипники. Это позволяет:
Снимать часть нагрузок на подшипники и шестерни редуктора, так как муфта компенсирует деформации, возникающие при работе.
Компенсировать возможную несоосность при монтаже.
Межцентровое расстояние отверстий: 100 мм.
