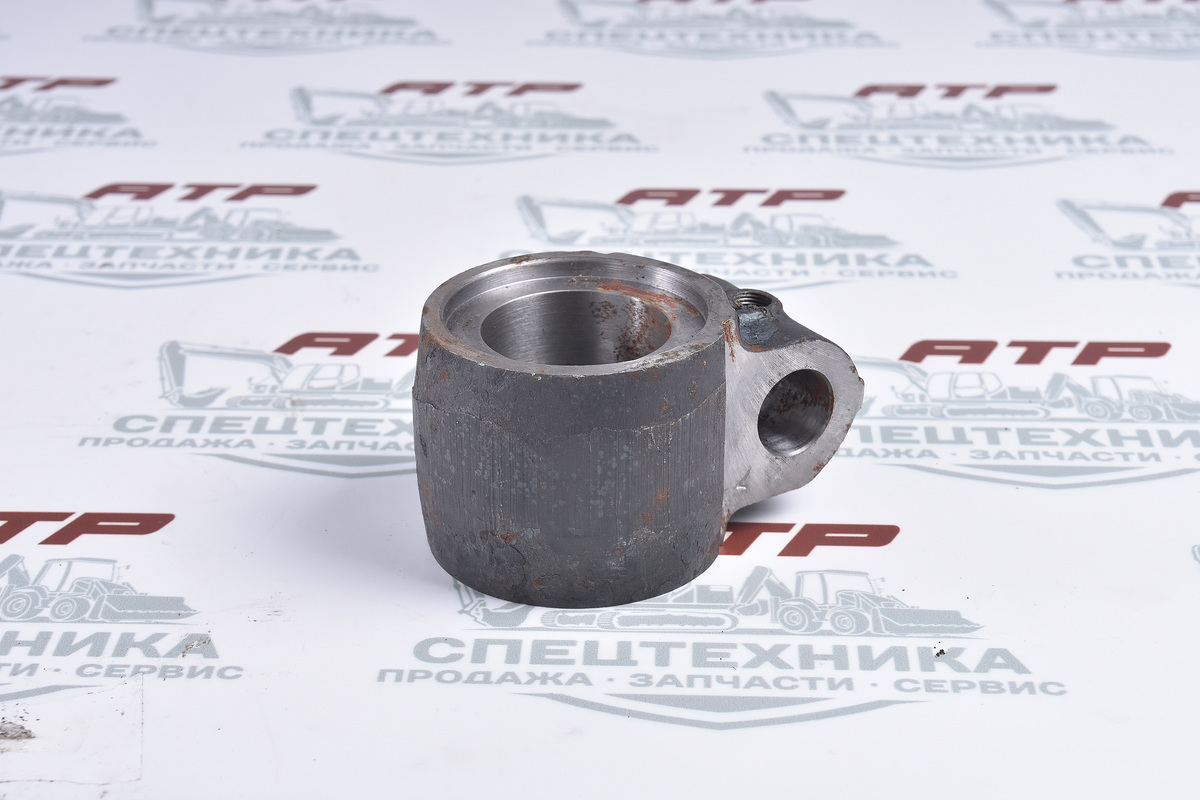

Крестовина переднего моста ГС-14.02 225.66.00.00.005

25.66.00.00.005 — артикул крестовины переднего моста автогрейдера ГС-14.02. Эта деталь входит в конструкцию переднего моста, который закреплён на основной тяговой раме с помощью оси.
Крестовина 225.66.00.00.005 — элемент гидроцилиндра поворота колёс переднего моста ГС-14.02.
Особенности конструкции:
Крестовина соединяет штоки гидроцилиндра с рычагами, которые поворачивают колёса.
Центрирование крестовины в вилках обеспечивается донышками стаканов игольчатых подшипников.
Шлицевое соединение от загрязнения и для удержания смазки на шлицевой втулке защищено с одной стороны сальником, с другой — заглушкой.
Поворот колёс осуществляется гидроцилиндрами, гильзы которых закреплены на оси моста вилками, а штоки соединены крестовинами с рычагами. При движении штока левый кронштейн поворачивается вокруг оси и через штангу поворачивает правый кронштейн, а кронштейны через оси ступиц наклоняют колёса.
Важно: качание переднего моста ограничивается упорами на кронштейне рамы.
