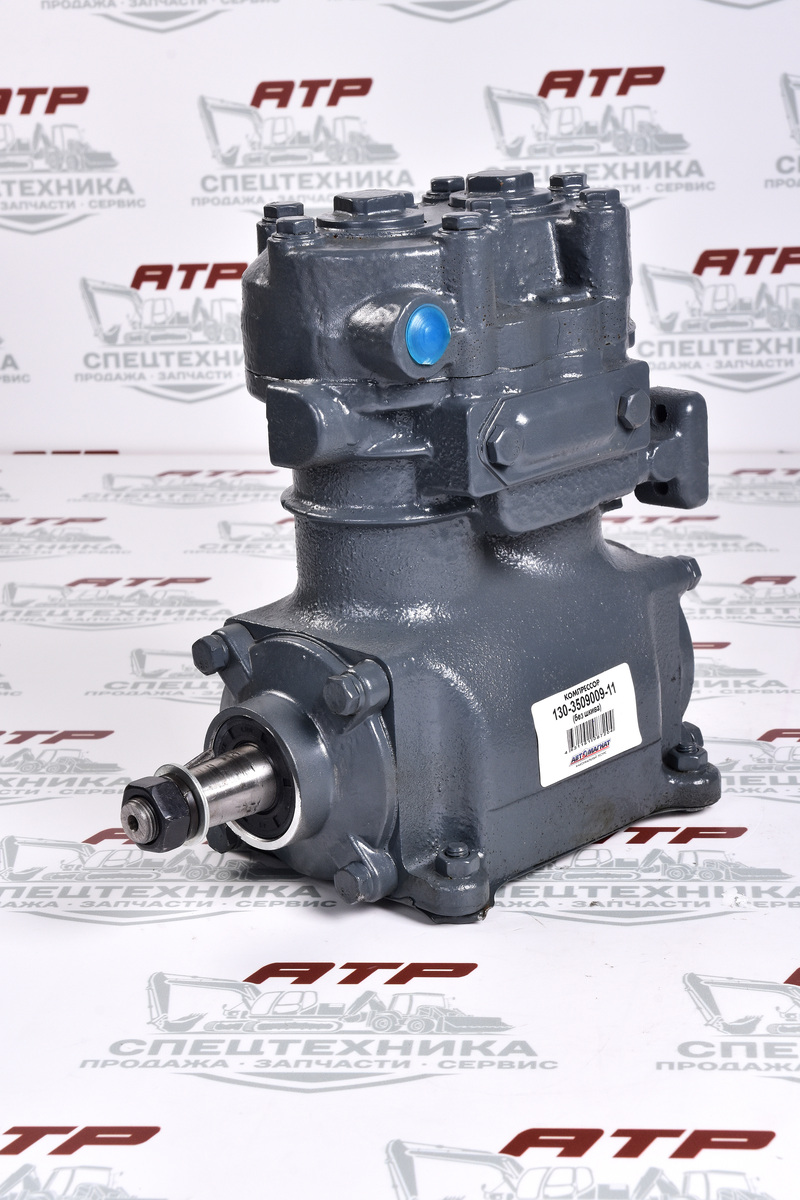

Компрессор ЗИЛ-130 130-3509009-11

130-3509009-11 — артикул пневматического компрессора для автомобилей ЗИЛ-130, 131 и других моделей. Это поршневой двухцилиндровый компрессор (базовая модель — 130-3509).
Характеристики компрессора:
номинальный диаметр цилиндра — 60 мм;
ход поршня — 38 мм;
номинальный рабочий объём — 214 см³;
частота вращения вала: номинальная — 2000 об/мин, максимальная — 2500 об/мин;
производительность — 201 л/мин;
потребляемая мощность — 2,17 кВт.
Особенности конструкции:
охлаждение головки — жидкостное от системы охлаждения двигателя, охлаждение блока цилиндров — воздушное;
система смазки — смешанная, масло подаётся из смазочной системы двигателя.
Принцип действия
Компрессор нагнетает воздух в пневмосистему. Некоторые этапы работы:
Воздух поступает в цилиндры через пластинчатые впускные клапаны из воздушного фильтра.
Воздух сжимается поршнями и вытесняется в пневмосистему через нагнетательные клапаны, расположенные в головке цилиндров.
Если давление воздуха в пневмосистеме превышает 7,65 кгс/см², срабатывает регулятор давления. При этом воздух поступает в разгрузочный канал, поднимая плунжеры впускных клапанов и открывая клапаны двух цилиндров. В результате происходит свободное перемещение воздуха по цилиндрам и прекращение его подачи в пневматическую систему.
При понижении давления воздуха в системе до 6,0 кгс/см² регулятор давления выпускает воздух из-под плунжеров в атмосферу. Плунжеры под воздействием пружин опускаются, клапаны впускные возвращаются на свои места, компрессор нагнетает воздух в пневмосистему.
