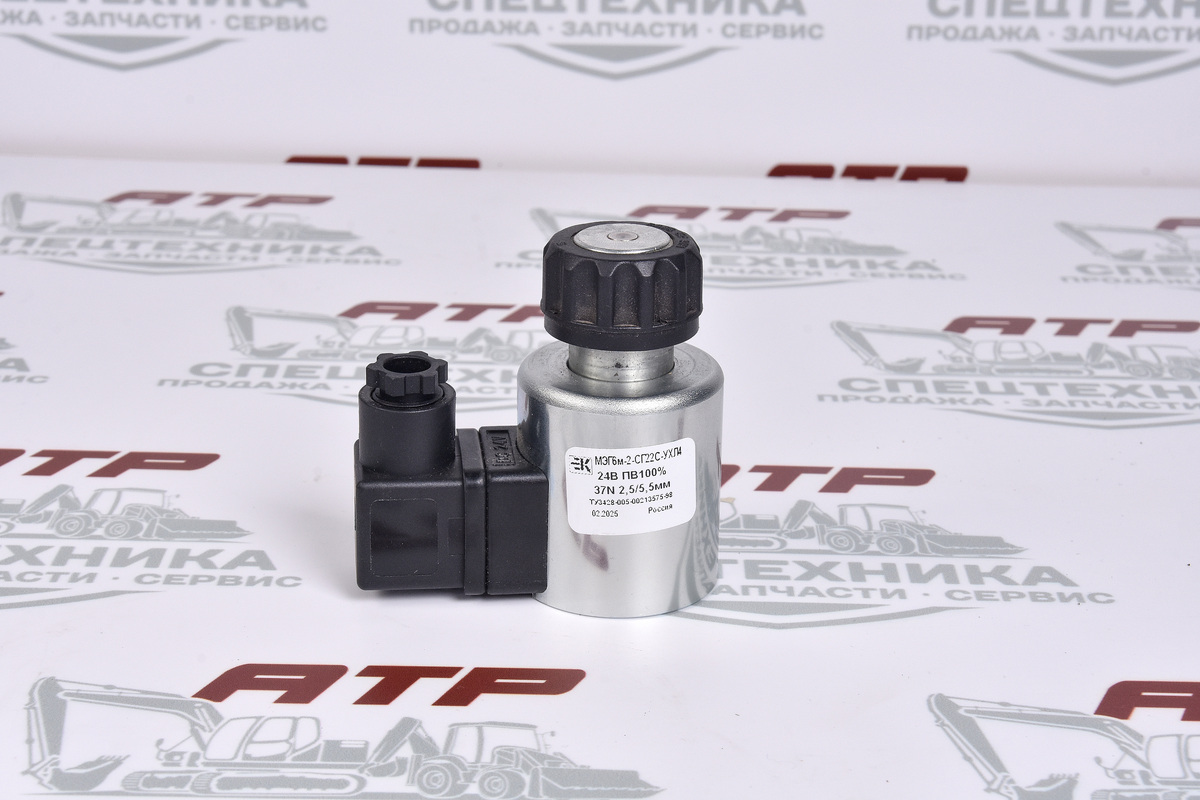

Клапан электромагнитный МЭГ6м-2СГ-22С-УХЛ4 24В

МЭГ6-2СГ-22С-УХЛ4 — электромагнит (привод) типа МЭГ6, предназначенный для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, а также секционной гидроаппаратурой станочной и мобильной техники.
Напряжение питающей сети — 24 В.
Вывод катушки — под соединитель СЭ11-19.
Климатическое исполнение — УХЛ4 по ГОСТ 15150.
Описание
Конструкция:
Электромагнит изготавливается с «мокрым якорем» — полость герметичной гильзы соединена с полостью гидрораспределителя.
Катушка изолирована и защищена металлическим корпусом, металлические части, контактирующие с окружающей средой, защищены от коррозии.
Степень защиты: с присоединённым соединителем СЭ11-19 и DIN43650А — IP54, с присоединёнными соединителями 2РМГ14 и AMP Power Timer — IP65.
Принцип действия
Управление осуществляется за счёт подачи и отключения электрического сигнала.
Некоторые технические параметры:
тяговое усилие при номинальном ходе якоря — не менее 55 Н;
потребляемая активная мощность — не более 35 Вт;
номинальный ход якоря — 2,5 мм, полный ход — 5,5 мм (+0,5 мм);
время срабатывания — не более 0,04 с.
