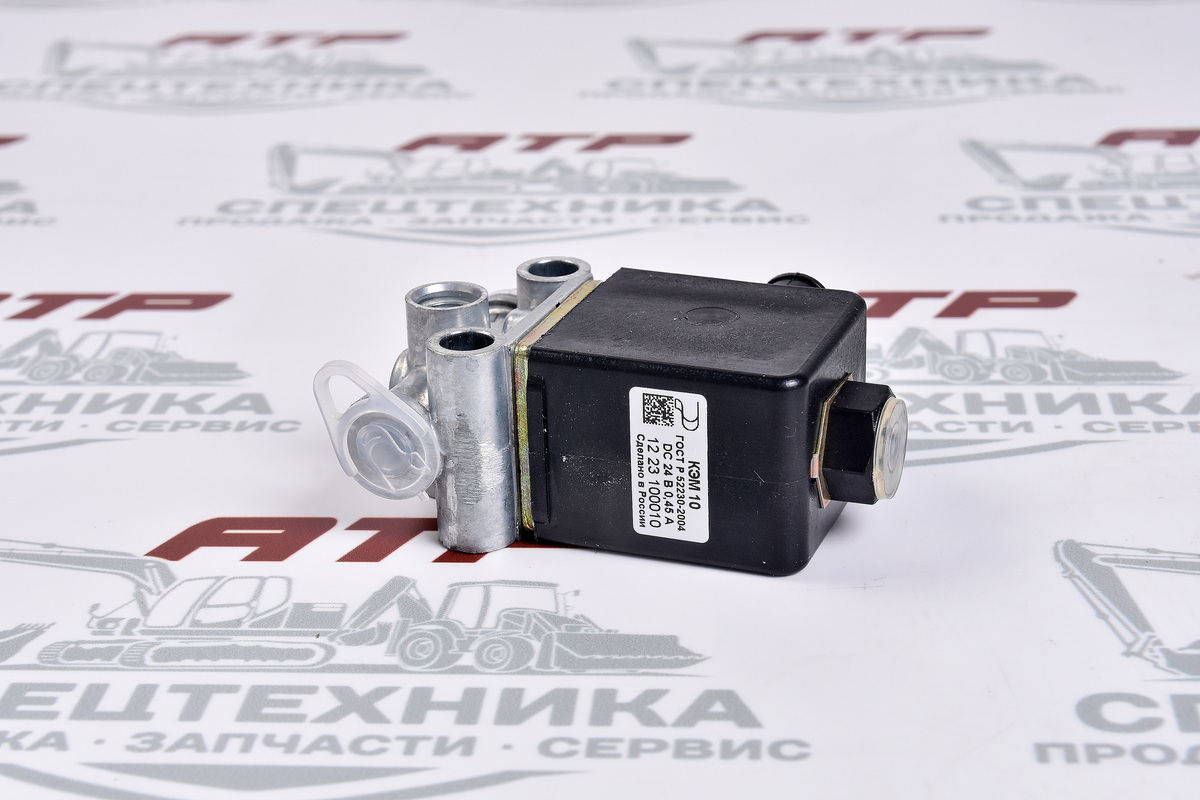

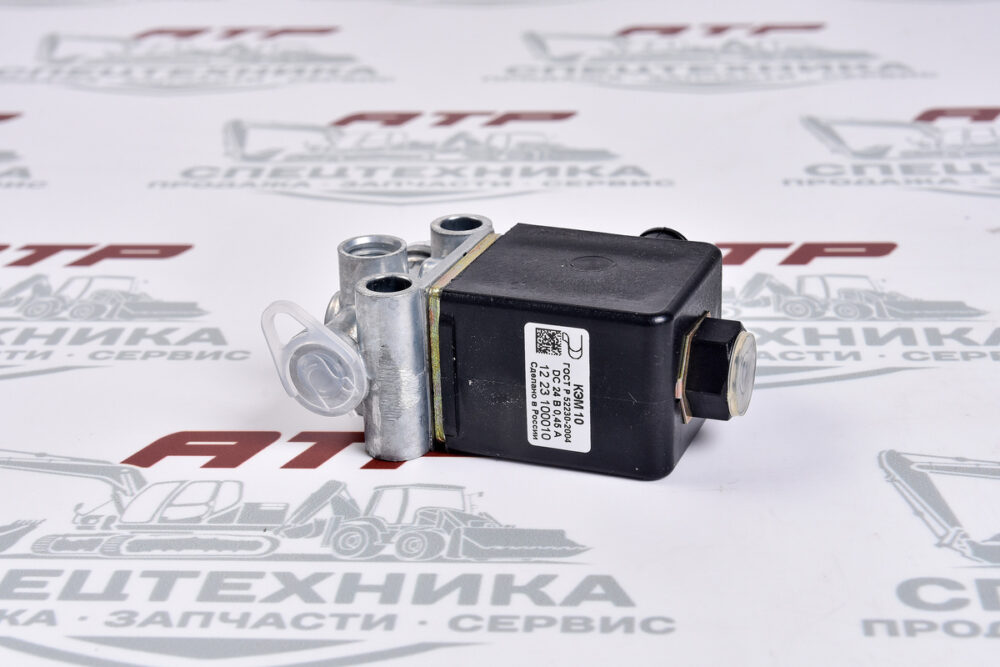

Клапан электромагнитный КЭМ 10-01

КЭМ 10-01 — электромагнитный малогабаритный трёхходовой клапан, предназначенный для подачи и выпуска воздуха и газов в исполнительные механизмы автотранспортных средств и средств автоматизации. Не имеет названия «Фонарь задний» — клапан выпускается под артикулом КЭМ 10-01 (производитель — «Объединение Родина»).
Некоторые характеристики клапана КЭМ 10-01:
номинальное напряжение — 24 В;
номинальная мощность — 12 Вт;
условный проход — DN 3;
резьба для присоединения штуцеров — К 1/8″ ГОСТ 6111-52;
тип электрического разъёма — колодка штырьевая 502602 и штырь 103612;
Условия эксплуатации:
рабочая среда — инертные неагрессивные газы и сжатый воздух;
рабочее давление — от 0 до 1,0 МПа;
температура окружающей среды — от –50°С до +70°С;
относительная влажность при 40°С — не более 98%.
Принцип действия
Клапан состоит из корпуса, катушки электромагнитного клапана с сердечником и установленного на нём диска или поршня, регулирующего поток рабочей среды. Время срабатывания клапана в номинальном режиме работы (температура 20±5°С, давление 0,7±0,1 МПа, номинальное напряжение питания) — не более 0,03 с.
