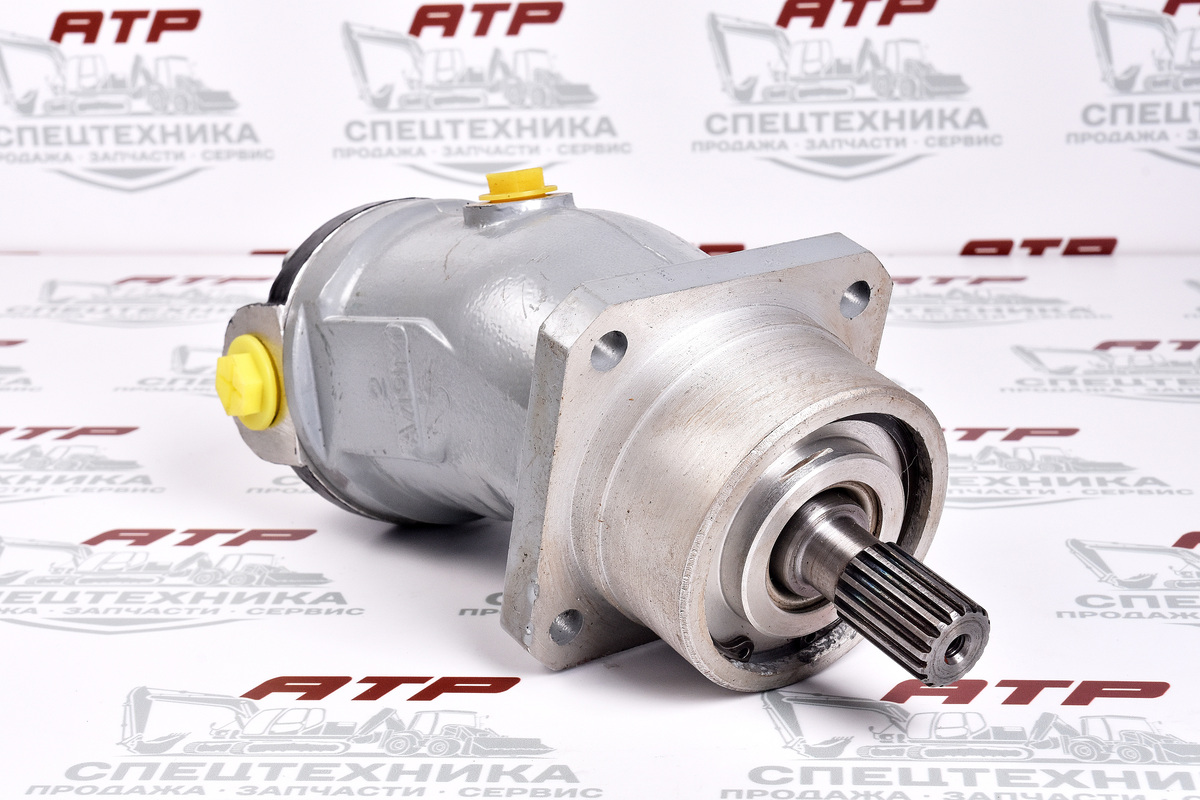

Гидромотор шпоночный 310.2.28.04.05

310.2.28.04.05 гидромотор шпоночный поднимает кузов Брок.
310.2.28.04.05 — артикул нерегулируемого аксиально-поршневого гидронасоса (гидромотора) серии 310. Предназначен для преобразования механической энергии вращения вала в энергию гидравлической жидкости под высоким давлением, которая приводит в действие рабочие органы гидросистемы (гидромоторы, гидроцилиндры и прочие).
Описание
Вал: шлицевой, диаметр — 25 мм, количество шлицов — 16.
Вращение вала: левое.
Рабочий объём: 28 см³/об.
Частота вращения вала: номинальная — 1920 об/мин, максимальная — 4750 об/мин.
Подача: номинальная — 53,76 л/мин, максимальная — 84 л/мин.
Давление на выходе: номинальное — 20 МПа, максимальное — 32 МПа.
Мощность: номинальная — 28 кВт, максимальная — 44,8 кВт.
Крутящий момент: номинальный — 93,82 Нм, максимальный — 150,11 Нм.
Коэффициент подачи: 0,95.
КПД: гидромеханический — 96%, полный — 91%.
Принцип действия
Вал насоса приводится во вращение от двигателя.
Поршни, установленные в блоке цилиндров, вращаются вокруг оси блока и одновременно совершают возвратно-поступательное движение.
За одну половину оборота поршень всасывает рабочую жидкость, за другую — нагнетает её в гидросистему.
Давление на выходе из насоса определяется нагрузкой на рабочий орган и ограничивается предохранительным клапаном гидросистемы.
Подача определяется частотой вращения вала насоса и рабочим объёмом насоса.
Аналог: МГ 2.2832.9.В
