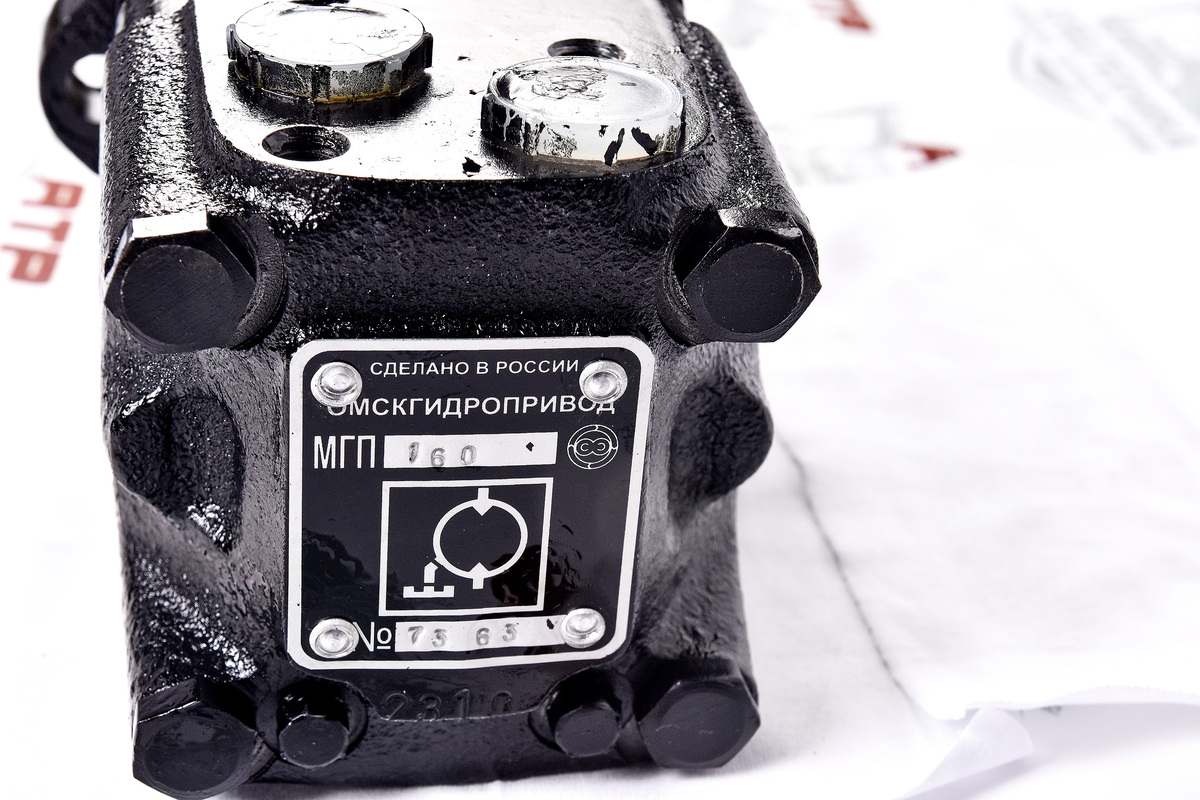

Гидромотор МГП-160

МГП-160 — планетарный гидравлический гидромотор, предназначенный для привода рабочих органов сельскохозяйственных, коммунальных и других машин и механизмов при эксплуатации в районах с умеренным климатом.
Описание:
Состоит из ротора, статора и роликов.
Ротор и статор с роликами вместе с двумя пластинами образуют замкнутые камеры переменного объёма.
Используются два типа распределителей: барабанный, выполненный совместно с выходным валом, и дисковый, выполненный отдельно от выходного вала и приводимый во вращение через короткий кардан.
Принцип действия
Направление вращения выходного вала зависит от распределения впуска и выпуска рабочей жидкости к отверстиям в крышке:
Рабочая жидкость под давлением поступает в одно из отверстий на крышке и по системе каналов отверстий поджимной втулки, золотника и промежуточной пластины подводится к расширяющимся камерам переменного объёма.
Ротор обкатывается (совершает орбитальное движение вокруг оси статора) по внутреннему зубчатому венцу статора.
Из камер, где объём сокращается, отработанная жидкость вытесняется зубьями ротора и по распределительным каналам отводится через другое отверстие крышки в сливную магистраль.
Технические характеристики
Рабочий объём: 159,7 см³.
Частота вращения: номинальная — 172 об/мин, максимальная — 400 об/мин, минимальная — 10 об/мин.
Давление на выходе: номинальное — 16 МПа, максимальное — 21 МПа.
Полезная номинальная мощность: 6 кВт.
Номинальная величина потока: 30 л/мин.
Перепад давления: максимальный — 21 МПа.
становка
Для сохранности уплотнений от давления дренажных утечек рабочей жидкости свыше 1 МПа необходимо подключать дренажную линию, присоединяемую к дренажному отверстию.
При давлении в сливной магистрали до 1 МПа допускается дренажную линию не ставить, слив дренажа будет происходить через один из обратных клапанов в сливную полость гидромотора.
Обслуживание
Важно правильно позиционировать распределитель относительно героторной пары при сборке или ремонте гидромотора, чтобы цикл всасывания — нагнетание для каждой межзубовой полости происходил практически без утечек.
