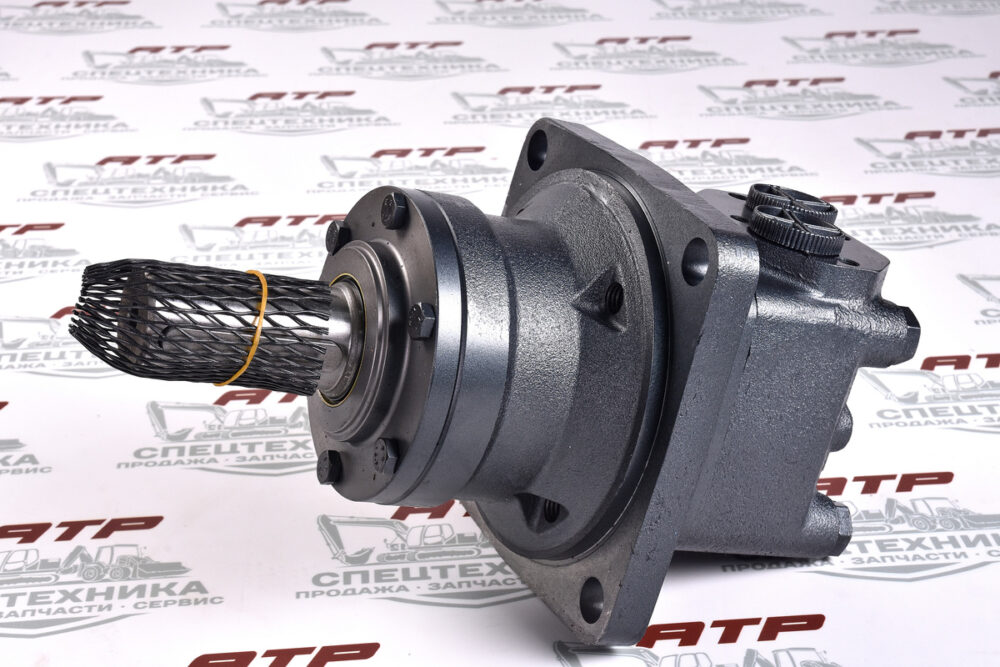

Гидромотор BMT-200-W-M-D

BMT-200-W-M-D — артикул гидромотора серии BMT от производителя Hydraglobe. Это героторный гидромотор, предназначенный для работы в тяжёлых условиях при высоких показателях крутящего момента на малой скорости вращения, в основном в мобильных системах.
Конструкция: шестерёнчатый героллерный качающий узел с распределением потока через вал, что обеспечивает автоматическую компенсацию при работе под высоким давлением.
Характеристики:
рабочий объём — 201,4 см³/об.;
максимальное рабочее давление — 200 бар;
максимальный крутящий момент — 590 Нм;
максимальная частота вращения — 625 об/мин;
максимальный расход — 125 л/мин;
максимальная мощность — 34,9 кВт.
Особенности:
выходной вал оснащён коническими роликовыми подшипниками, которые позволяют выдерживать высокие осевые и радиальные нагрузки;
дисковое распределение потока автоматически компенсирует работу при высокой эффективности объёма.
Принцип действия
Процесс работы: жидкость поступает в рабочие полости агрегата при помощи распределителя. В этих полостях образуется крутящий момент, приводящий в движение зубчатый ротор. Он вращает внутреннюю шестерню, которая находится на карданном валу, затем жидкость уходит в сливную магистраль. В результате шестерня вращает вал и привод мотора.
Особенности:
в моторе предусмотрены отверстия для смены направления вращения вала — через них проходит рабочая жидкость и поступает в другое отверстие, сообщающееся со сливной магистралью.
Фланец: ромбовидный с четырьмя точками крепления на Ø 160 мм, центрирующий поясок — Ø 125 мм.
Вал: цилиндрический со шпонкой Ø 40 мм, ширина шпонки — 12 мм.
Порты: A и B — G 3/4″, T — G 1/4″.
Направление вращения: реверсивное.
