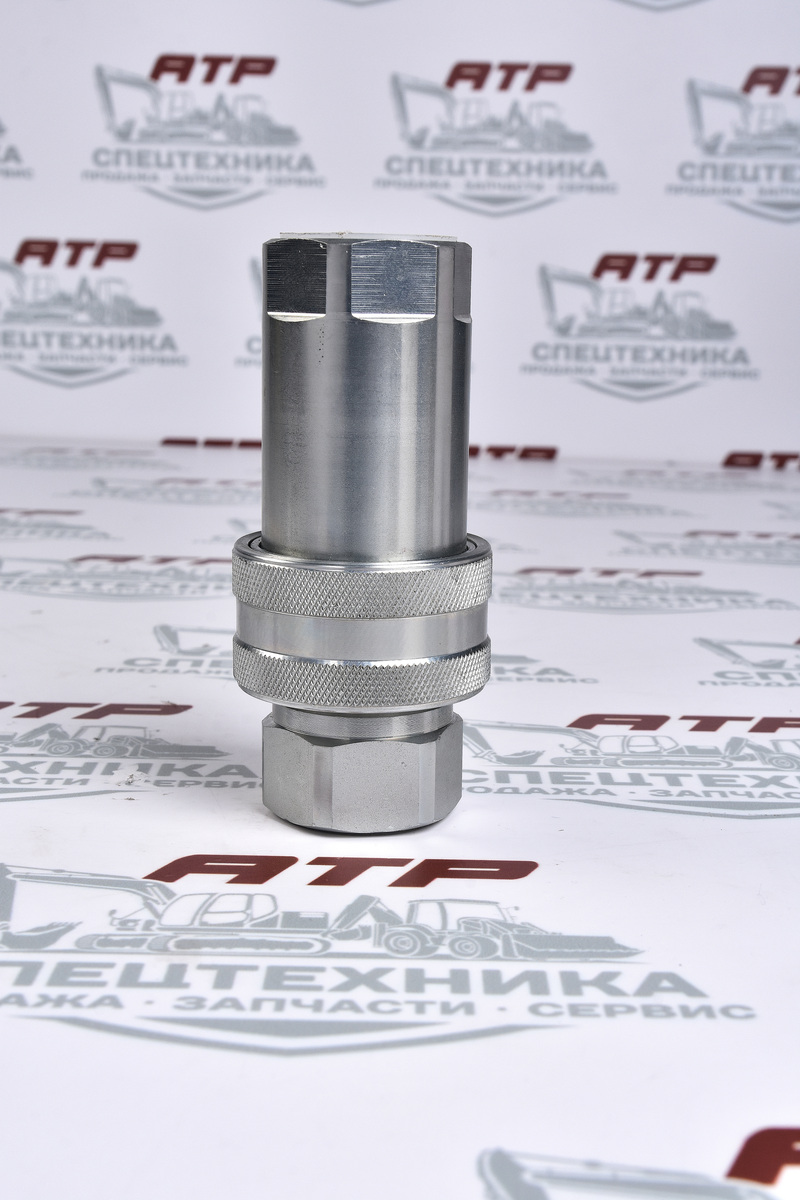

Быстроразъёмная муфта 1″x1″

Быстроразъёмная муфта (быстроразъёмное соединение, БРС). Это устройство предназначено для быстрого соединения и разъединения шлангов, рукавов, различных частей промышленного оборудования без использования специальных инструментов.
Конструкция БРС включает два основных компонента:
Ниппель — часть соединения в виде цилиндра с внешними уплотнительными элементами. Может быть оснащён клапанами, предотвращающими утечку рабочей среды при разъединении.
Розетка — ответная часть, в которую вставляется ниппель. Розетка оснащена механизмами фиксации для надёжного соединения с ниппелем, здесь также предусмотрены уплотнители, материал которых соответствует параметрам транспортируемой среды. В некоторых моделях имеются встроенные обратные клапаны для автоматического перекрытия потока при разъединении.
Принцип действия
Процесс соединения:
Отжать стопорную втулку на муфте в сторону адаптера — за счёт этого зажимные шарики внутри муфты утапливаются и позволяют легко вставить муфту в ниппель.
Вставить муфту с отжатой втулкой в ниппель до упора.
Отпустить стопорную втулку — происходит фиксация ниппеля в муфте за счёт смещения зажимных шариков в канавку на корпусе ниппеля, при этом одновременно открывается обратный клапан.
Разъединение происходит в обратном порядке. Как правило, необходимо обеспечить подвижность хотя бы одной части БРС путём подключения к шлангу.
Важно: широко распространены механизмы фиксации, когда не требуется отжимать стопорную втулку на муфте — в этом случае БРС имеет автоматическую фиксацию, соединение возможно производить с помощью одной руки.
